Paano Kinokontrol ng Twisted Pair Geometry ang Crosstalk sa Mga Kable ng Komunikasyon

Ang twist sa isang twisted pair na cable ng komunikasyon ay hindi lamang isang kaginhawaan sa pagmamanupaktura - ito ang pangunahing mekanismo kung saan tinatanggihan ng cable ang electromagnetic interference at pinipigilan ang crosstalk sa pagitan ng magkatabing pares. Kapag ang dalawang konduktor ay pinagsama-sama, ang anumang panlabas na electromagnetic field ay nag-uudyok ng halos pantay at magkasalungat na boltahe sa magkakasunod na half-twists, na nagkansela sa receiver sa pamamagitan ng common-mode na pagtanggi. Ang pagiging epektibo ng pagkanselang ito ay nakasalalay sa haba ng twist lay: ang isang mas maikling lay (mas maraming twists bawat metro) ay nagbibigay ng mas mahusay na pagtanggi sa ingay ngunit bahagyang nagpapataas ng gastos ng cable at attenuation dahil sa idinagdag na haba ng conductor. Sa mga multi-pair na mga cable ng komunikasyon, ang bawat pares ay itinalaga ng isang natatangi, maingat na kinokontrol na haba ng lay na naiiba sa bawat katabing pares. Ang sinasadyang pagkakaiba-iba na ito — karaniwang sumasaklaw sa isang saklaw mula sa humigit-kumulang 25 mm hanggang 38 mm bawat pares sa isang karaniwang Cat6A cable — tinitiyak na walang dalawang pares ang nakakamit ng nakabubuo na interference alignment sa isang cable run, na siyang pangunahing mekanismo sa likod ng near-end crosstalk (NEXT) at far-end crosstalk (FEXT) na mga detalye ng performance na tumutukoy sa data transmission reliability. Ang mga mahigpit na pagpapaubaya sa pagmamanupaktura sa pagkakapare-pareho ng haba ng lay sa buong haba ng cable ay kung ano ang hiwalay sa mataas na pagganap mga kable ng komunikasyon mula sa mga produkto ng kalakal.

Attenuation-to-Crosstalk Ratio at Bakit Ito Hinulaan ang Pagganap ng Real-World Data Link

Kapag nagsusuri mga kable ng komunikasyon para sa structured na imprastraktura ng paglalagay ng kable, ang mga attenuation at crosstalk figure ay madalas na sinusuri nang hiwalay, ngunit ang sukatan na pinakadirektang hinuhulaan kung ang isang link ng data ay gagana nang maaasahan sa rate na bilis nito ay ang attenuation-to-crosstalk ratio (ACR) — partikular ang power sum variant (PS-ACR). Ang ACR ay kinakalkula bilang SUSUNOD na binawasan ang pagkawala ng pagpapasok sa bawat frequency point, na ipinahayag sa mga decibel. Ang isang positibong ACR ay nangangahulugan na ang signal na dumarating sa pinakadulo ay mas malakas kaysa sa crosstalk na ingay na nakakasagabal dito; mas malaki ang positibong margin, mas matatag ang link. Para sa paglalagay ng kable ng Cat6 sa 250 MHz, ang minimum na PS-ACR-N (power sum ACR sa malapit na dulo) ay tinukoy sa humigit-kumulang 3.0 dB — isang napakanipis na margin. Ang paglalagay ng kable ng Cat6A sa 500 MHz ay ​​nagpapanatili ng pinakamababang PS-ACR-N na humigit-kumulang 25 dB, kaya naman ang Cat6A ang pinakamababang inirerekomendang kategorya para sa 10GBASE-T na mga aplikasyon. Ang pag-unawa sa ACR sa halip na pag-aayos sa mga indibidwal na attenuation o crosstalk figure ay tumutulong sa mga taga-disenyo ng network na pumili ng mga cable ng komunikasyon na naghahatid ng tunay na headroom para sa nilalayon na aplikasyon sa halip na mga cable na nagbibigay-kasiyahan lamang sa titik ng isang detalye ng kategorya sa mga pinakamasama nitong limitasyon.

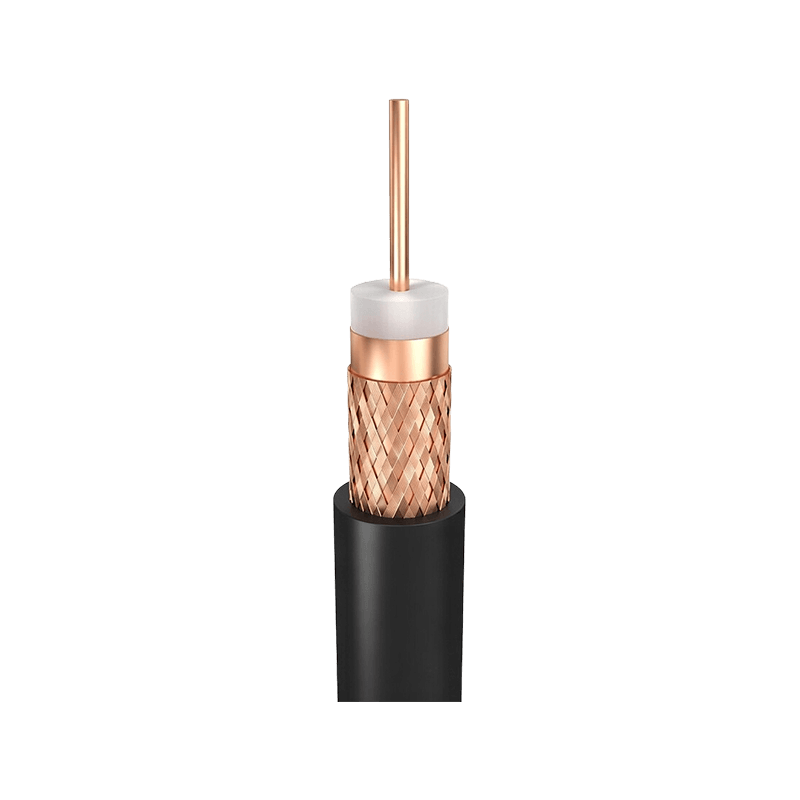

Pagpili ng Dielectric na Materyal at Epekto Nito sa Bilis ng Pagpapalaganap ng Signal

Direktang tinutukoy ng insulation material na nakapalibot sa bawat conductor sa isang communication cable ang signal propagation velocity, na nakakaapekto sa parehong nominal velocity of propagation (NVP) at ang delay at delay skew na katangian ng cable. Ang bilis ng pagpapalaganap ay inversely proportional sa square root ng relative permittivity ng insulation material (dielectric constant). Solid polyethylene (PE), na may dielectric constant na humigit-kumulang 2.25, ay nagbubunga ng NVP na humigit-kumulang 66% ng bilis ng liwanag sa libreng espasyo. Foamed polyethylene — kung saan ang mga microscopic air void ay ipinapasok sa PE matrix — binabawasan ang epektibong dielectric constant sa 1.5 o mas mababa, na nagtutulak sa NVP sa itaas ng 75–85% ng bilis ng liwanag. Ito ay halos mahalaga sa dalawang paraan: una, ang mas mataas na NVP ay nangangahulugan ng mas mababang pagkaantala sa pagpapalaganap, na mahalaga sa mga application na sensitibo sa latency tulad ng mga network ng kalakalan sa pananalapi at mga real-time na sistema ng kontrol; pangalawa, ang mas mahigpit na kontrol sa pare-parehong dielectric na pare-pareho sa haba ng cable ay binabawasan ang delay skew sa pagitan ng mga pares, na nagiging kritikal na parameter sa 10G at 40G Ethernet kung saan ang maramihang mga pares ay nagdadala ng sabay-sabay na mga stream ng data na dapat i-recombine sa receiver sa loob ng isang mahigpit na window ng timing. Ang mga cable ng komunikasyon na may mataas na pagganap para sa mga application ng backbone ng data center ay regular na tumutukoy sa foamed PE insulation nang tumpak upang makamit ang bilis ng pagpapalaganap at skew na pagganap na hinihingi ng siksik na parallel transmission.

Pagsasanggalang sa mga Arkitektura sa Mga Kable ng Komunikasyon: F/UTP, S/FTP, at Kapag Ang bawat isa ay Angkop

Ang mga pamantayan ng IEC 61156 at ISO/IEC 11801 ay tumutukoy sa isang sistematikong katawagan para sa kalasag ng cable ng komunikasyon na naglalarawan sa parehong pangkalahatang cable shield at indibidwal na pares na kalasag, sa format na XX/YTP. Ang pag-unawa kung kailan tutukuyin ang bawat arkitektura ay isang praktikal na desisyon sa engineering sa halip na isang ehersisyo sa checkbox ng detalye.

Ang mga naka-shielded na cable ng komunikasyon ay nangangailangan ng tuluy-tuloy, mababang-impedance na landas sa lupa mula sa kalasag patungo sa lupa sa magkabilang dulo ng link upang maging epektibo. Ang isang ungrounded o mahinang grounded shield sa isang S/FTP o F/UTP cable ay maaaring aktwal na magpalala ng performance kumpara sa isang unshielded cable sa pamamagitan ng pagkilos bilang isang antenna na direktang nagsasama ng panlabas na ingay sa mga pares ng signal.

Pag-uuri ng Flame Propagation at Smoke Toxicity para sa Indoor Communication Cable Routing

Ang mga cable ng komunikasyon na idinadaan sa mga plenum space, risers, at open office environment ay napapailalim sa mga klasipikasyon sa kaligtasan ng sunog na tumutukoy kung aling mga produkto ang maaaring legal na mai-install sa kung aling mga lokasyon. Sa North America, inuri ng NEC (NFPA 70) ang mga cable ng komunikasyon bilang CMP (Communications Multipurpose Plenum), CMR (Riser), CM (General Purpose), at CMX (Limited Use), kung saan ang CMP ay kumakatawan sa pinakamahigpit na pagganap ng apoy at usok para magamit sa mga plenum sa paghawak ng hangin. Sa Europa at mga merkado na nakahanay sa mga pamantayan ng IEC, nalalapat ang balangkas ng CPR (Construction Products Regulation) EN 50575, na tumutukoy sa mga klase ng reaksyon-sa-apoy mula sa Aca pababa sa B1ca, B2ca, Cca, Dca, Eca, at Fca — bawat isa ay nangangailangan ng pagsubok ng pagkalat ng apoy, rate ng paglabas ng init (HRR), produksyon ng usok (s1–lets2), at produksyon ng usok (a1–a3). Ang isang cable na inuri bilang Cca-s1,d1,a1 ay nag-aalok ng makabuluhang mas mahusay na pangkalahatang pagganap sa kaligtasan ng sunog kaysa sa isang classified na Dca-s3,d2,a2, kahit na pareho silang nasa loob ng parehong pangunahing klase ng bracket. Para sa mga taga-disenyo ng gusali at mga kontratista ng cable, ang pag-unawa sa mga sub-classification suffix ay kasinghalaga ng pangunahing klase kapag tinutukoy ang mga cable ng komunikasyon para sa mga proyektong may mahigpit na mga kinakailangan sa kaligtasan ng nakatira o mga obligasyon sa pagsunod sa insurance.

Alien Crosstalk sa Bundled Communication Cable Installations at Paano Ito Pamamahala

Alien crosstalk (AXT) — electromagnetic coupling sa pagitan ng mga katabing cable sa parehong bundle o tray, kumpara sa pagitan ng mga pares sa loob ng iisang cable — ay naging isang tiyak na hamon sa disenyo sa pagpapakilala ng 10GBASE-T Ethernet, na gumagamit ng lahat ng apat na pares nang sabay-sabay para sa full-duplex transmission sa 100 metrong tanso. Hindi tulad ng panloob na crosstalk, na kinokontrol ng mga tagagawa ng cable sa pamamagitan ng pares na geometry at shielding, ang alien crosstalk ay isang variable na umaasa sa pag-install na lumalala habang lumalaki ang mga bundle ng cable. Tinutugunan ng IEC 61935-1 at TIA-568-C.2 ang alien crosstalk sa pamamagitan ng mga detalye ng power sum alien near-end crosstalk (PSANEXT) at power sum alien far-end crosstalk (PSAELTF). Sa pagsasagawa, ang pamamahala sa alien crosstalk sa malalaking pahalang na bundle ng cable ay nagsasangkot ng ilang mga diskarte: pagpapanatili ng pisikal na paghihiwalay sa pagitan ng mga cable kung posible, pag-iwas sa parallel na pagruruta ng higit sa 24 na mga cable sa isang mahigpit na bundle, gamit ang F/UTP o S/FTP shielded na mga cable ng komunikasyon na ang pangkalahatang foil shield ay nagbibigay ng likas na pagtanggi ng AXT, at — kung saan ang hindi naka-shield na cable ay naka-install na U/UT mula sa produksyon ng cable ang batch ay ginagamit sa kabuuan ng isang bundle, dahil ang pagganap ng AXT ay lubos na sensitibo sa relatibong yugto ng relasyon ng mga geometry ng pares ng katabing cable. Ang aming katumpakan sa pagmamanupaktura sa Zhejiang Huapu Cable Co., Ltd., na sinusuportahan ng mga proseso ng pamamahala ng kalidad ng ISO 9001, ay nagsisiguro ng pare-parehong haba ng lay at geometry sa mga batch ng produksyon — isang direktang nag-aambag sa predictable na pagganap ng alien crosstalk sa mga siksik na installation.

Mga Kable ng Komunikasyon ng Cat8: Ano ang Talagang Hinihingi ng 2000 MHz Bandwidth mula sa Cable

Kategorya 8 na mga cable ng komunikasyon, na na-standardize sa ISO/IEC 11801-1 (Class I at Class II) at TIA-568-C.2-1, sumusuporta sa 25GBASE-T at 40GBASE-T na mga application sa maximum na haba ng channel na 30 metro, na tumatakbo sa mga frequency hanggang 2000 MHz. Ang pagkamit ng maaasahang pagpapadala ng signal sa 2 GHz ay ​​nagpapataw ng mga pisikal na hadlang sa cable na husay na naiiba sa mga namamahala sa Cat6A sa 500 MHz. Sa 2000 MHz, ang lalim ng balat sa tanso ay humigit-kumulang 1.5 µm — ibig sabihin, halos lahat ng kasalukuyang dumadaloy sa loob ng microscopically thin outer layer ng conductor surface. Ang anumang iregularidad sa ibabaw, oksihenasyon, o depekto sa pagguhit ng conductor sa sukat na ito ay nagpapataas ng epektibong resistensya at nagpapababa sa pagganap ng pagkawala ng pagpasok. Ito ang dahilan kung bakit ang mga cable ng Cat8 ay karaniwang gumagamit ng mga conductor na may hubad na tanso o silver-plated na mga ibabaw na tanso at kinakailangang nangangailangan ng per-pair na foil shielding (lahat ng mga cable ng Cat8 ay F/UTP o S/FTP ayon sa kahulugan — walang kalasag na Cat8 ay wala sa pamantayan). Ang interface ng connector ay pare-parehong kritikal: sa 2 GHz, ang return loss at insertion loss na kontribusyon ng isang hindi maayos na disenyo o maling natapos na RJ-45 o TERA connector ay maaaring kumonsumo sa buong margin ng channel. Ang Cat8 ay hindi lamang isang incremental na pagpapabuti sa Cat6A — ito ay kumakatawan sa ibang klase ng katumpakan na disiplina sa pagmamanupaktura na inilapat sa mga cable ng komunikasyon, konektor, at tool sa pagwawakas nang sabay-sabay.

Pagbaba ng Performance ng Communication Cable mula sa Mechanical Stress Habang Nag-i-install at Pagkatapos

Ang isang cable ng komunikasyon na pumasa sa factory test ay maaari pa ring mabigo sa sertipikasyon ng channel pagkatapos ng pag-install kung ang mekanikal na stress sa panahon ng paghila, pagbaluktot, o pag-bundle ay nagbago sa panloob na geometry ng cable. Ang ilang partikular na mga mode ng pagkabigo ay nagmumula sa mekanikal na stress na dulot ng pag-install:

• Pagpares ng pagpapapangit mula sa labis na pag-igting ng paghila: Karamihan sa mga cable ng komunikasyon ng Cat6 at Cat6A ay tumutukoy ng maximum na pag-install na humihila ng tensyon na 110 N (humigit-kumulang 25 lbf). Ang paglampas dito — isang pangkaraniwang pangyayari kapag humahatak ng matagal sa masikip na conduit — permanenteng nagpapahaba sa mga konduktor at binabago ang geometry ng pair twist, pinatataas ang NEXT at binabawasan ang performance ng return loss.
• Kinking at matalim na baluktot: Ang pinakamababang radius ng bend para sa mga cable ng Cat6A U/UTP ay karaniwang 8 beses kaysa sa panlabas na diameter ng cable sa panahon ng pag-install, nakaka-relax hanggang 4 na beses para sa nakapirming naka-install na posisyon. Ang isang matalim na kink — kahit isa na lumilitaw na bumabalik — ay lumilikha ng isang permanenteng discontinuity sa impedance profile ng cable na lalabas bilang isang return loss spike sa frequency na tumutugma sa electrical length ng kink.
• Crush loading sa sobrang puno na mga tray: Ang mga cable ng komunikasyon na nakabaon sa ilalim ng mabigat na load na mga cable tray ay maaaring makaranas ng matagal na pag-load ng crush na nagpapa-deform sa cross-section ng cable mula bilog hanggang oval. Binabago nito ang spacing ng pair-to-pair sa loob ng cable at pinapataas ang antas ng alien crosstalk, na kadalasang nagiging maliwanag lamang buwan pagkatapos ng pag-install habang tumatag ang deformation.
• Sobrang paghihigpit ng cable tie: Ang mga zip ties na inilapat na may labis na pag-igting sa paligid ng mga bundle ng cable ng komunikasyon ay lumilikha ng mga localized na high-pressure point na nagpapa-deform sa panlabas na jacket at pumipilit sa panloob na pares na geometry. Ang pinakamahusay na kasanayan sa industriya ay ang paggamit ng mga hook-and-loop (Velcro) na mga fastener para sa mga bundle ng cable ng komunikasyon, o upang i-verify na ang pag-igting ng zip tie ay hindi nakikitang deform ang cable jacket.

Ang pagsusuri sa sertipikasyon ng channel pagkatapos ng pag-install gamit ang isang Level IV o Level V na field tester ay nagbibigay ng tanging maaasahang kumpirmasyon na ang mga naka-install na cable ng komunikasyon ay nakakatugon sa kanilang tinukoy na kategorya ng pagganap pagkatapos ng mga mekanikal na katotohanan ng pag-install sa yugto ng konstruksiyon.

Industrial Communication Cable: Mga Pagkakaiba mula sa Commercial IT Cabling sa Construction at Testing

Ang mga cable ng komunikasyon na naka-deploy sa mga pang-industriyang automation na kapaligiran — nagkokonekta sa mga PLC, HMI, sensor, at pang-industriya na Ethernet switch sa mga manufacturing plant, mga pasilidad ng proseso, at imprastraktura ng enerhiya — ay nahaharap sa isang kakaibang hanay ng mga stress kaysa sa office IT cabling. Ang mga pamantayan ng IEC 61784 at IEC 61918 ay partikular na tumutugon sa mga pang-industriyang network ng komunikasyon (mga fieldbus at pang-industriyang Ethernet), at ang mga cable na ginagamit sa mga system na ito ay naiiba sa mga komersyal na produkto ng Cat6 o Cat6A sa ilang mahahalagang aspeto. Karaniwang isinasama ng mga kable ng pang-industriya na komunikasyon ang mga panlabas na kaluban na lumalaban sa langis at lumalaban sa kemikal na pinagsama mula sa PUR (polyurethane) o CPE (chlorinated polyethylene) sa halip na mga karaniwang PVC o LSZH compound. Dinisenyo ang mga ito upang makayanan ang paulit-ulit na pagbaluktot sa mga cable carrier (mga drag chain), na may mga flex cycle na rating na 5–10 milyong cycle sa tinukoy na bend radii — isang kinakailangan na hindi nasusuri ang mga komersyal na cable ng komunikasyon. Maraming pang-industriya na cable ng komunikasyon ang nagsasama rin ng pangkalahatang tansong braid shielding na may saklaw na higit sa 90% upang protektahan ang mga pares ng signal mula sa matinding electromagnetic interference na nabuo ng mga variable frequency drive, servo amplifier, at welding equipment na tumatakbo nang malapit. Sa Zhejiang Huapu Cable Co., Ltd., binibigyang-daan kami ng aming mga kakayahan sa produksyon at makabagong kagamitan sa pagsubok na gumawa at ma-validate ang mga cable ng komunikasyon sa parehong komersyal at pang-industriya na mga pamantayan sa pagganap, na humugot sa parehong teknikal na kadalubhasaan na sumasailalim sa aming malawak na portfolio ng cable na sumasaklaw sa kapangyarihan, kontrol, at mga kategorya ng specialty cable.

Power over Ethernet (PoE) at ang Thermal Implications nito para sa Detalye ng Communication Cable

Ang teknolohiyang Power over Ethernet (PoE), na na-standardize sa IEEE 802.3af (15.4 W), 802.3at (30 W), at 802.3bt (hanggang 90 W para sa Type 4), ay gumagamit ng parehong mga konduktor ng cable ng komunikasyon upang sabay-sabay na magdala ng mga signal ng data at DC power sa mga endpoint ng network gaya ng mga IP camera, access point, at IoP phone. Bagama't ang PoE ay electrically compatible sa mga standard structured cabling na kategorya, ang thermal implications ng sustained power delivery sa pamamagitan ng bundled cable runs ay makabuluhan at madalas na minamaliit sa panahon ng network design. Kapag ang kasalukuyang dumadaloy sa resistensya ng isang cable conductor, ito ay bumubuo ng init na proporsyonal sa I²R. Sa isang cable, ang init na ito ay madaling kumawala sa nakapaligid na hangin. Sa isang mahigpit na naka-bundle na grupo ng 24 o higit pang PoE-active na mga cable, ang thermal environment ay nagbabago sa panimula: ang mga katabing cable ay nagsisilbing mutual insulation, nakakabit ng init at nagpapataas ng operating temperature ng cable sa itaas ng ambient. Ang pagmomodelo ng IEEE 802.3bt Task Force ay nagpakita na ang isang bundle ng 24 na Type 4 na PoE cable (bawat isa ay may dalang 960 mA bawat conductor pair) ay maaaring magpataas ng temperatura ng cable ng 15–20°C sa itaas ng ambient — isang pagtaas na nagpapataas ng resistensya ng konduktor, nagpapataas ng pagkawala ng pagpasok (na tumataas nang humigit-kumulang sa labas ng tukoy na channel na tanso), at maaaring tumaas nang humigit-kumulang sa labas ng 0.4% na margin nito sa tanso. mga limitasyon. Samakatuwid, ang mga detalye ng cable ng komunikasyon para sa mga high-density na pag-deploy ng PoE ay dapat na kasama ang kumpirmasyon ng resistensya ng konduktor ng cable sa mataas na temperatura at ang insertion loss derating curve, sa halip na umasa lamang sa mga kalkulasyon ng channel sa temperatura ng silid. Bilang isang National High-Tech Enterprise na may mga komprehensibong pasilidad ng laboratoryo, ang Zhejiang Huapu Cable Co., Ltd. ay nagsasagawa ng thermal performance validation sa aming mga produkto ng communication cable para suportahan ang mga customer na nagdidisenyo ng high-density na imprastraktura ng PoE nang may kumpiyansa.
