Naka-sheath na mga Wire Mga Supplier
Bahay / Serye ng Cable / Mga Kable ng Electrical Equipment / Naka-sheath na mga Wire

Naka-sheath na mga Wire Mga Manufacturer

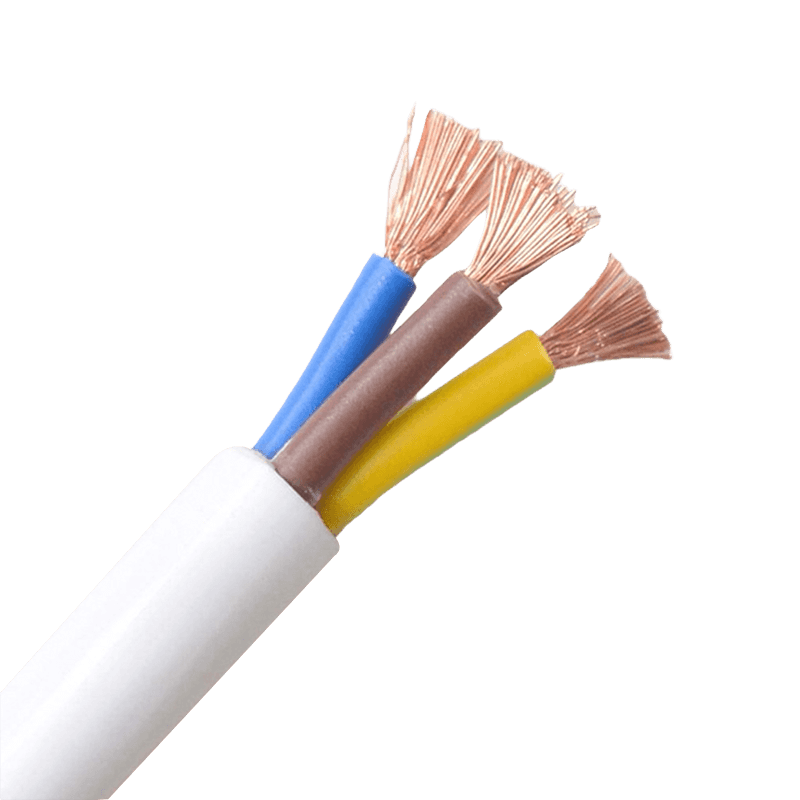

PVC Sheathed Flexible Cable

Mga Structural Parameter

Konduktor Cu / TC / Bare Cu / Flexible Stranded Cu / Al / CCA
Pagkakabukod PVC / XLPE / PE / LSZH / EPR / PTFE / Silicone
Tagapuno PP Filler Rope / LSZH Filler / Cotton Yarn / Glass Fiber
kaluban PVC / LSZH / PE / FR-PVC / PUR / CPE / CSPE
Max Konduktor Temp. 70–250°C (PVC: 70–90°C; XLPE/EPR: 90–105°C; Silicone/PTFE: hanggang 200–250°C)
Radius ng Baluktot 6–12D
Core Configuration 1–5 Cores (multi-core hanggang 61C available)
Cross-Section Range 0.5–400 mm² (AWG 20 – 1000 kcmil)
Konduktor Flexibility Klase 1 / 2 / 5 / 6

Katangian:

1. Double-layer na proteksyon, pinagsamang pagkakabukod kaluban;

2. Malakas na pagtutol sa mekanikal na pinsala;

3. Anti-aging, mahabang buhay ng serbisyo;

4. Aesthetically pleasing wiring, space-saving.

Application:

1. Light-duty na portable power tool, pansamantalang power supply para sa mga linya ng produksyon, control cabinet connection cables, at logistics conveying equipment sa mga pang-industriyang setting;

2. Mga kable ng kuryente, mga kable ng extension, at mga kable ng koneksyon ng kagamitan sa opisina sa mga setting ng sambahayan at komersyal;

3. Nakalantad na mga kable sa mga panloob na espasyo (sala, kwarto);

4. Panlabas na mga kable para sa mga gamit sa bahay;

5. Power supply para sa maliliit na mekanikal na kagamitan;

6. Nakapirming mga kable sa mga pansamantalang lokasyon ng suplay ng kuryente;

7. Iba pang mga hindi matinding panloob at panlabas na kapaligiran na nangangailangan ng oil resistance at moisture resistance.

Paglalarawan:

Ang seryeng ito ng 450/750V rated PVC sheathed flexible cables ay idinisenyo para sa mga electrical equipment na nangangailangan ng madalas na paggalaw at pagyuko. Bagama't mahigpit na sumusunod sa mga pamantayan sa kaligtasan at pagganap, ipinagmamalaki rin nito ang mahusay na flexibility, resistensya sa kapaligiran, at isang maginhawang karanasan sa pag-install, na ginagawa itong mapagkakatiwalaang pagpipilian sa koneksyon para sa mga pang-industriyang tool, automated na kagamitan, at iba't ibang mga sitwasyon ng mobile power supply.

Nagtatampok ng double-layer na proteksyon na istraktura ng pagkakabukod at kaluban, ito ay angkop para sa panloob na mga kable sa ibabaw. Nagbibigay ito ng magandang mekanikal na proteksyon, maaaring direktang malantad, at madali at kaaya-ayang i-install, na ginagawa itong malawak na naaangkop sa mga sibil at maliliit na pang-industriyang setting.

1. Rated Voltage: Ang rate na boltahe para sa produktong ito sa dalas ng kuryente ay Uo/U: 450/750V o 0.6/1kV.

2. Long-Term Operating Temperature: Ang maximum na pinapayagang pang-matagalang operating temperature ng cable conductor ay 70 ℃. Tinitiyak ng PVC insulation layer ang matatag na operasyon sa temperaturang ito, na nakakatugon sa pinakakaraniwang mga aplikasyon.

3. Short-circuit withstand temperature: Sa ilalim ng matinding short-circuit na mga kondisyon na tumatagal ng hindi hihigit sa 5 segundo, ang konduktor ay maaaring makatiis ng mga temperatura hanggang 160°C, na nagbibigay ng kritikal na proteksyon para sa kaligtasan ng system.

4. Temperatura sa paligid ng pag-install: Ang temperatura ng kapaligiran sa panahon ng pag-install ay hindi dapat mas mababa sa 0°C. Kung ang pag-install ay isinasagawa sa isang kapaligiran na mas mababa sa temperatura na ito, ang preheating ng cable ay inirerekomenda upang matiyak ang pagganap ng materyal.

5. Estruktura ng konduktor: Gamit ang multi-strand na finely stranded na oxygen-free copper wire conductors, ang cable ay flexible at madaling i-install.

6. Mga katangian ng sheath: Ang polyvinyl chloride (PVC) sheath ay hindi lamang nagbibigay ng karagdagang insulation ngunit nagtataglay din ng mahusay na pagtutol sa abrasion, langis, moisture, at pangkalahatang kemikal na kaagnasan, na tinitiyak ang tibay sa mga kumplikadong kapaligiran.

7. Mangyaring sumunod sa mga sumusunod na minimum na kinakailangan sa bending radius sa panahon ng pag-install:
Mga hindi armored na cable: Ang baluktot na radius ay dapat na hindi bababa sa 6 na beses ang panlabas na diameter ng cable.

Nakabaluti o tansong tape na may kalasag na mga kable: Ang baluktot na radius ay dapat na hindi bababa sa 12 beses ang panlabas na diameter ng cable.

Naka-shielded flexible cable: Ang baluktot na radius ay dapat na hindi bababa sa 6 na beses ang panlabas na diameter ng cable. Ginagawang mas flexible ng disenyong ito ang mga kable sa mga nakakulong na espasyo at lubos na pinapadali ang pag-install sa site at koneksyon ng kagamitan.

Naka-sheath na mga Wire

Konduktor Cu / TC / Bare Cu / Flexible Stranded Cu / Al / CCA
Pagkakabukod PVC / XLPE / PE / LSZH / EPR / PTFE / Silicone
Tagapuno PP Filler Rope / LSZH Filler / Cotton Yarn / Glass Fiber
kaluban PVC / LSZH / PE / FR-PVC / PUR / CPE / CSPE
Max Konduktor Temp. 70–250°C (PVC: 70–90°C; XLPE/EPR: 90–105°C; Silicone/PTFE: hanggang 200–250°C)
Radius ng Baluktot 6–12D
Core Configuration 1–5 Cores (multi-core hanggang 61C available)
Cross-Section Range 0.5–400 mm² (AWG 20 – 1000 kcmil)
Konduktor Flexibility Klase 1 / 2 / 5 / 6
Kumuha ng mga Sipi

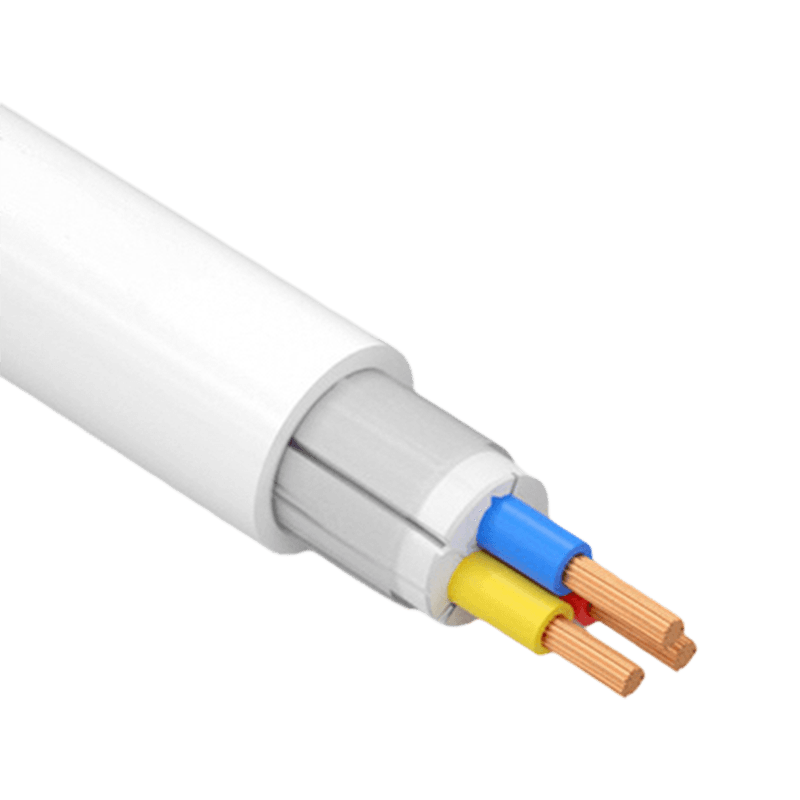

RVV

PVC Sheathed Cable

Konduktor tanso
Pagkakabukod PVC
Pagpupuno Lubid na puno ng polypropylene
kaluban PVC
Pinakamataas na temperatura ng konduktor 70
Baluktot na radius 6-12D
Kumuha ng mga Sipi
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

Tungkol sa amin

Zhejiang Huapu Cable Co., Ltd.

Ang Zhejiang Huapu Cable Co., Ltd. ay isang propesyonal na tagagawa ng wire at cable na pinagsasama ang produksyon, benta, R&D, at serbisyo. Dalubhasa ang kumpanya sa paggawa at pagpapaunlad ng malawak na hanay ng mga produkto, kabilang ang cross-linked polyethylene at PVC insulated power cables, control cables, overhead cables, aluminum stranded wires, steel-cored aluminum stranded wires, building wires, general rubber-sheathed flexible cables, power plug cords, radio frequency cables, communication cables, computer cables, pati na rin ang mga espesyal na produkto ng electrical equipment tulad ng low-smoke halogen-free, flame-retardant, fire-resistant, at fireproof cables.

Bilang Naka-sheath na mga Wire Mga Manufacturer at Naka-sheath na mga Wire Mga Supplier sa Tsina, Nilagyan ng advanced na teknolohiya, matatag na teknikal na kadalubhasaan, komprehensibong kakayahan sa pagsubok, at mahusay na kagamitan sa laboratoryo, ang kumpanya ay nagpapatakbo ng mga modernong linya ng produksyon at gumagamit ng makabagong inspeksyon at kagamitan sa pagsubok. Nakakuha ito ng mga sertipikasyon kabilang ang pagkilala bilang National High-Tech Enterprise, ISO 9001 Quality Management System, ISO 14001 Environmental Management System, OHSAS 18001 Occupational Health and Safety Management System, mga pamantayang "Zhejiang Manufacturing", at China Compulsory Product (CCC) certification. Ang kumpanya ay mayroon ding National Industrial Product Production License.

Bilang Naka-sheath na mga Wire Pabrika at PVC Sheathed Flexible Cable Mga Supplier, ang kumpanya ay nagtatag ng isang komprehensibong sistema ng pamamahala, matatag na naniniwala na ang superyor na kalidad ay susi sa kasiyahan ng customer at tagumpay sa merkado, na tumutulong sa pagbuo ng isang high-end na brand image. Batay sa mga pangangailangan ng customer, ang kumpanya ay patuloy na nagsusumikap para sa inobasyon upang mapakinabangan ang mga benepisyo para sa mga kliyente nito.

Ginagabayan ng mga prinsipyo ng kahigpitan, kahusayan, integridad, pagiging praktikal, pagpapakumbaba, at pagkakaisa, ang kumpanya ay naglalayong maging isang pandaigdigang tagapagtaguyod para sa mga produktong berde at environment friendly. Habang nagbibigay ng mga top-tier na produkto ng wire at cable, supply Custom PVC Sheathed Flexible Cable, ito ay nakatuon sa pakikipagtulungan sa mga kasosyo mula sa lahat ng sektor sa pamamagitan ng siyentipikong pamamahala, standardized na produksyon, premium na kalidad, kasiya-siyang serbisyo, at natatanging reputasyon upang makamit ang mutual success.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Rehistradong kumpanya

  • Zhejiang Huapu Cable Co., Ltd.

    0ektarya 02

    Lugar ng pabrika

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Mga empleyado

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Mga empleyadong may higit sa 3 taong karanasan sa trabaho ay bumubuo

MATAAS NA PAMANTAYANG KARANGALAN

Sertipikasyon at pamantayan sa pangangalaga sa kapaligiran

Tingnan ang Higit Pa
Balita at Blog
  • AD7 vs AD8 Solar Cables: Ano ang Pagkakaiba at Alin ang Dapat Mong Piliin? AD7 vs AD8 Solar Cables: Ano ang Pagkakaiba at Alin ang Dapat Mong Piliin?
    21 Jul 26- Panimula Habang patuloy na lumalawak ang pataigdigang industriya ng photovoltaic (PV), ang pagganap ng solar cable ay gumaganap ng isang kritikal na papel sa pagtiyak ng kaligtasan, pagiging maaasahan, at pangmatagalang pagganap ng mga solar power system. Ang mga modernong PV cable ay inaasahang g...
  • Mga High-Voltage Power Cable: Gabay sa Disenyo, Pagpili at Application Mga High-Voltage Power Cable: Gabay sa Disenyo, Pagpili at Application
    17 Jul 26- Ano ang Tinutukoy a High-Voltage Power Cable ? Ang nag-iisang ruta ng cable na may mataas na boltahe ay maaaring magdala ng higit sa 1,000 MW ng kuryente — sapat na para sa isang katamtamang laki ng lungsod. Sa teknikal na pag-uuri, ang mga cable na may mataas na boltahe ay gumagana sa mga na-rat...
  • Plastic Insulated Multi-Core Control Cable: Industrial Selection Plastic Insulated Multi-Core Control Cable: Industrial Selection
    10 Jul 26- Ang Pundasyon ng Maaasahang Signal Transmission Sa modernong mga automated na pasilidad, ang isang maaasahang control cable ay hindi isang kalakal kundi isang kritikal na bahagi na nagpoprotekta sa integridad ng bawat signal sa pagitan ng mga controller, sensor, at actuator. Plastic insulated multi-core ...
Kaalaman sa industriya

Paano Itugma ang Sheathed Wire sa Iyong Mga Kinakailangan sa Pagkarga

Pagpili ng tama nakatabing alambre nagsisimula sa pag-unawa sa iyong aktwal na load — hindi lang ang wattage ng nameplate. Ang isang karaniwang pagkakamali ay ang pagpili ng mga cross-section ng conducto batay sa rate na kasalukuyang nag-iisa, nang hindi isinasaalang-alang ang temperatura ng kapaligiran, pagbaba ng bundling, at duty cycle. Narito kung paano nakikipag-ugnayan ang mga pangunahing salik:

Cross-Section (mm²) Karaniwang Max Current (A) Mga Karaniwang Aplikasyon Tandaan
0.75 6–10 Kontrolin ang mga linya ng signal, mga kable ng lampara Hindi para sa mga high-cycle na potable na tool
1.5 13–16 Mga gamit sa bahay, kagamitan sa opisina Ang pinakakaraniwang laki ng pangkalahatang layunin
2.5 20–25 Mga tool sa kapangyarihan, kagamitan sa paghahatid Isaalang-alang ang pagbabawas sa mga naka-bundle na pagtakbo
4.0 30–32 Maliit na makinarya, pansamantalang nakapirming mga kable I-verify ang pagbaba ng boltahe sa mahabang pagtakbo
Tinatayang mga halaga ng ampacity para sa single-core PVC-insulated conductors sa 30°C ambient. Palaging ilapat ang mga salik sa pagwawasto ayon sa IEC 60364 o GB 50054 para sa aktwal na mga kondisyon ng pag-install.

Kapag ang mga kable ay pinagsama-sama o dinadala sa conduit, ang kapasidad ay maaaring bumaba ng 20–40% depende sa bilang ng mga konduktor. Para sa production line control cabinet wiring — isang lugar kung saan inilagay ng Zhejiang Huapu Cable Co., Ltd. ang makabuluhang pagsisikap sa pag-unlad — ang pagbabawas ng bundling na ito ay isa sa mga madalas na hindi napapansing mga salik sa maliit na laki ng cable failure.

PVC vs. Cross-Linked Polyethylene (XLPE) Sheathing: Ano ang Kahulugan ng Pagkakaiba sa Practice

Parehong PVC at XLPE ay karaniwang insulation at sheathing materials para sa nakatabing mga kawad, ngunit ang kanilang performance profiles ay makabuluhang nag-iiba sa ilalim ng stress. Ang pag-unawa dito ay nakakatulong na maiwasan ang hindi gaanong pagtukoy sa mga mahirap na kapaligiran.

Pagganap ng Temperatura

Ang karaniwang PVC-sheathed wires ay karaniwang na-rate sa 70°C temperatura ng konduktor , habang ang XLPE-insulated cable ay humahawak ng hanggang sa 90°C tuloy-tuloy at 250°C short-circuit peak. Sa mga ambient-heavy na kapaligiran tulad ng mga machine enclosure o malapit sa mga pinagmumulan ng init, ito ay direktang nagsasalin sa isang mas mataas na magagamit na ampacity — ibig sabihin ang XLPE ay maaaring magdala ng mas maraming kasalukuyang sa pamamagitan ng parehong conductor cross-section.

Kakayahang umangkop at Pagtanda

Ang PVC ay nagiging malutong sa paglipas ng panahon, lalo na sa mababang temperatura na kapaligiran o sa paulit-ulit na pagbaluktot — isang tunay na pag-aalala para sa mga portable power tool at logistics conveying equipment kung saan ang mga cable ay patuloy na gumagalaw. Mas mahusay na pinapanatili ng XLPE ang mga mekanikal na katangian nito sa mas mahabang buhay ng serbisyo, kahit na karaniwan itong mas matigas at mas mahirap i-ruta sa mga masikip na espasyo.

Lumalaban sa Langis at Halumigmig

  • Mga karaniwang alok ng PVC katamtamang paglaban ng langis — sapat para sa magaan na pagkakalantad sa industriya ngunit hindi matagal na paglulubog sa pagputol ng mga langis o hydraulic fluid.
  • Ang mga PVC compound na lumalaban sa langis (hal., PVC/NBR blends) ay partikular na binuo para sa mga kapaligiran tulad ng mga sahig ng production line kung saan nakagawian ang pakikipag-ugnay sa likido.
  • Ang parehong mga materyales ay nagbibigay ng mahusay na moisture resistance para sa di-matinding panloob at panlabas na paggamit; alinman ay hindi dapat ituring bilang isang kapalit para sa hindi tinatagusan ng tubig na rated cable sa mga senaryo ng paglubog.

Pagbabasa ng Cable Markings: Kung Ano ang Talagang Sinasabi sa Iyo ng Code sa isang Sheathed Wire

Ang mga cable marking sa ilalim ng mga pamantayan ng GB at IEC ay nagdadala ng nakabalangkas na impormasyon na madaling i-decode kapag alam mo na ang pattern. Para sa mga mamimili na kumukuha ng mga sheathed wire para sa mga partikular na application, ito ay mas kapaki-pakinabang kaysa sa pag-asa lamang sa mga paglalarawan ng produkto.

Kumuha ng karaniwang GB na pagtatalaga tulad ng RVV 3×1.5 bilang halimbawa:

  • R — Flexible na konduktor (stranded, hindi solid)
  • V - PVC pagkakabukod
  • V - panlabas na kaluban ng PVC
  • 3×1.5 — 3 konduktor, bawat 1.5 mm² na cross-section

Isang prefix na tulad ng YZ or YC ay nagpapahiwatig ng isang rubber-sheathed flexible cable — YZ para sa medium-duty at YC para sa heavy-duty — na karaniwang ginagamit kung saan kailangan ang mas malaking mechanical toughness. Ang mga pagtatalaga ng H05VV-F at H07RN-F sa ilalim ng IEC ay sumusunod sa isang katulad na lohika, klase ng boltahe sa pag-encode, uri ng pagkakabukod, at pagkakasunod-sunod ng pagkakagawa.

Isang detalye na dapat suriin: ang rating ng boltahe na naka-print sa kaluban (hal., 300/500V or 450/750V ) ay tumutukoy sa mga rating ng conductor-to-conductor at conductor-to-earth ayon sa pagkakabanggit — hindi ang maximum na boltahe ng system kung saan maaaring i-install ang cable nang walang karagdagang pag-iingat.

Mga Kasanayan sa Pag-install na Nakakaapekto sa Longevity ng Sheathed Wire

Kahit well-specified nakatabing alambres nabigo nang maaga kapag ang mga detalye ng pag-install ay hindi pinansin. Ito ang mga salik na pinakakaraniwang responsable para sa maagang pagkasira sa mga deployment sa totoong mundo:

Minimum Bend Radius

Ang paulit-ulit na pagbaluktot ng cable na mas mahigpit kaysa sa minimum na radius ng bend nito ay nakakapagod sa mga hibla ng konduktor at nabibitak ang pagkakabukod mula sa loob palabas — hindi nakikita hanggang sa mabigo. Para sa flexible sheathed cables, ang minimum bend radius ay karaniwang 6x ang cable outer diameter para sa mga nakapirming pag-install at hanggang 10× para sa mga cable sa tuluy-tuloy na paggalaw (hal., mga drag chain sa conveying equipment).

Strain Relief sa Termination Points

Ang mekanikal na stress sa mga punto ng koneksyon — mga plug, gland, o junction box — ay isang pangunahing sanhi ng maagang pagkabigo sa mga portable power tool cord at extension cord. Ang mga wastong strain relief clamp ay naglilipat ng mga puwersa ng paghila sa kaluban kaysa sa mga pagwawakas ng konduktor, kung kaya't ang mga kable na idinisenyo para sa mga aplikasyon ng kurdon ng kuryente sa bahay at komersyal ay kinabibilangan ng mga reinforced entry zone.

Nakalantad na Indoor Wiring: Surface vs. Conduit

  • Para sa mga nakalantad na mga kable sa mga sala at silid-tulugan, ang mga cable clip na naka-mount sa ibabaw ay dapat na sukat sa cable OD — ang sobrang higpit ng mga clip ay nag-compress sa kaluban at maaaring ma-deform ang pagkakabukod sa paglipas ng panahon.
  • Kung saan dumadaan ang mga cable sa mga dingding o sahig, ang mga bushing sleeve ay nagpoprotekta laban sa abrasion sa entry point — isang karaniwang lugar ng pagkabigo na madaling pigilan.
  • Sa mga pansamantalang lokasyon ng supply ng kuryente, iwasan ang pag-coiling ng sobrang cable nang mahigpit sa ilalim ng load — ang mga kasalukuyang dala na coil ay bumubuo ng init na naiipon, na epektibong nagpapataas ng lokal na temperatura sa paligid at nagpapababa ng ligtas na ampacity. Ganap na pahabain ang mga cable bago gamitin kapag tumatakbo malapit sa kasalukuyang rate.
