Paano Nakakaapekto ang Voltage Rating sa Pagpili ng Cable sa Mga Control System

Naka-on ang 450/750V rating plastic insulated control cable Ang s ay hindi lamang isang maximum na threshold — tinutukoy nito ang klase ng pagkakabukod ng cable at tinutukoy ang pagiging tugma sa mga protective device, terminal block, at enclosure. Ang hindi pagtutugma ng mga rating ng boltahe ay isa sa mga pinakakaraniwang sanhi ng maagang pagkasira ng insulation sa mga control panel.

Sa pagsasagawa, ang mga control circuit ay bihirang gumana malapit sa kanilang na-rate na boltahe na kisame. Ang rating sa halip ay namamahala sa dielectric strength at creepage distance kinakailangan ng materyal na pagkakabukod. Para sa mga low-voltage control system, ang 450/750V-rated na mga cable ay nagbibigay ng makabuluhang safety margin, lalo na sa mga kapaligiran na may lumilipas na spike o ground fault.

Mga pangunahing salik upang iayon sa klase ng boltahe:

• Ang terminal block rate na boltahe ay dapat na katumbas ng o mas malaki kaysa sa cable insulation rating
• Ang mga kabit ng cable gland at conduit ay dapat ma-rate para sa parehong kategorya ng pag-install
• Ang pag-bundle ng mga cable ng iba't ibang klase ng boltahe nang magkasama ay nangangailangan ng pagkakabukod ng pinakamataas na rating na cable upang mailapat sa kabuuan ng bundle
• Ang IEC 60227 at GB/T 9330 ay nagbibigay ng pormal na balangkas ng sanggunian para sa cable family na ito

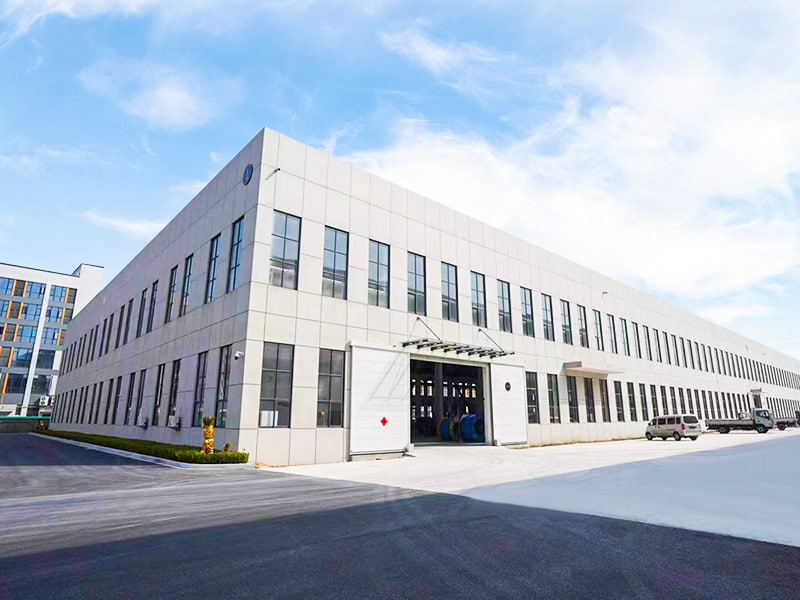

Ginagawa ng Zhejiang Huapu Cable Co., Ltd. ang mga cable na ito sa mahigpit na pagsunod sa parehong mga pamantayan ng IEC at GB, na nagbibigay sa mga procurement team ng kumpiyansa sa dokumentasyong kailangan para sa mga pag-audit at mga sertipikasyon ng system.

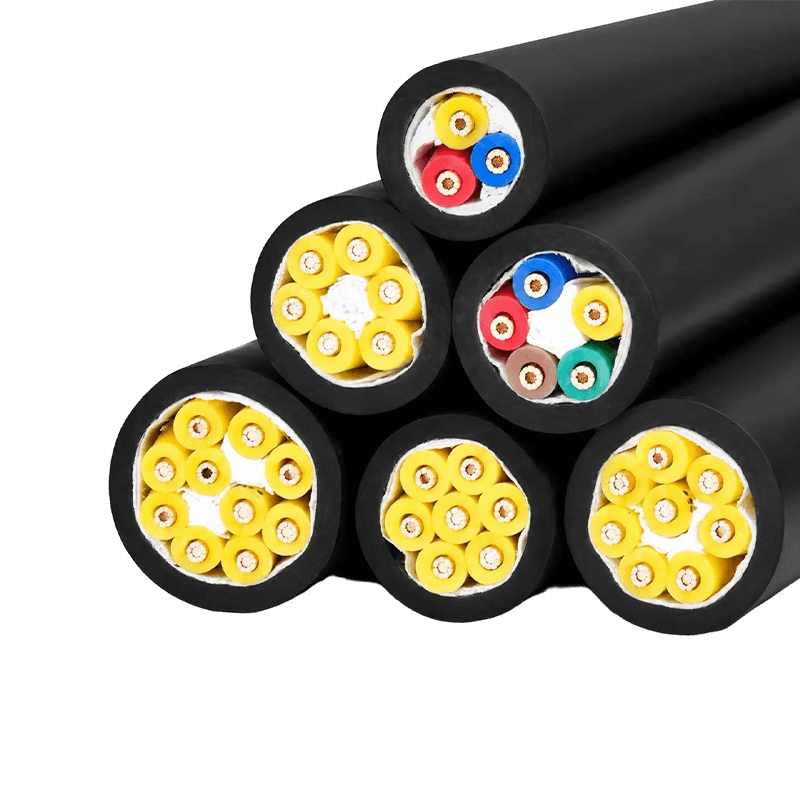

Core Count at Cross-Section: Pagtutugma ng Multi-Core Control Cable sa Iyong Circuit Design

Ang mga multi-core control cable ay tinukoy ng dalawang pangunahing parameter: bilang ng mga core at conductor cross-section (mm²). Ang mga ito ay hindi mapapalitang mga desisyon — ang isa ay namamahala sa kapasidad ng signal, ang isa naman ay namamahala sa kakayahang magdala ng kasalukuyang at pagbaba ng boltahe sa distansya.

Dapat asahan ng pagpili ng core count ang mga ekstrang core — Inirerekomenda ng kasanayan sa industriya ang paglalaan ng 10–20% karagdagang mga core na lampas sa kasalukuyang pangangailangan ng circuit upang ma-accommodate ang mga pagbabago sa hinaharap nang walang muling paghila ng mga cable. Ito ay partikular na nauugnay sa machine tool electrical control at panel build kung saan ang pag-retrofitting ay magastos.

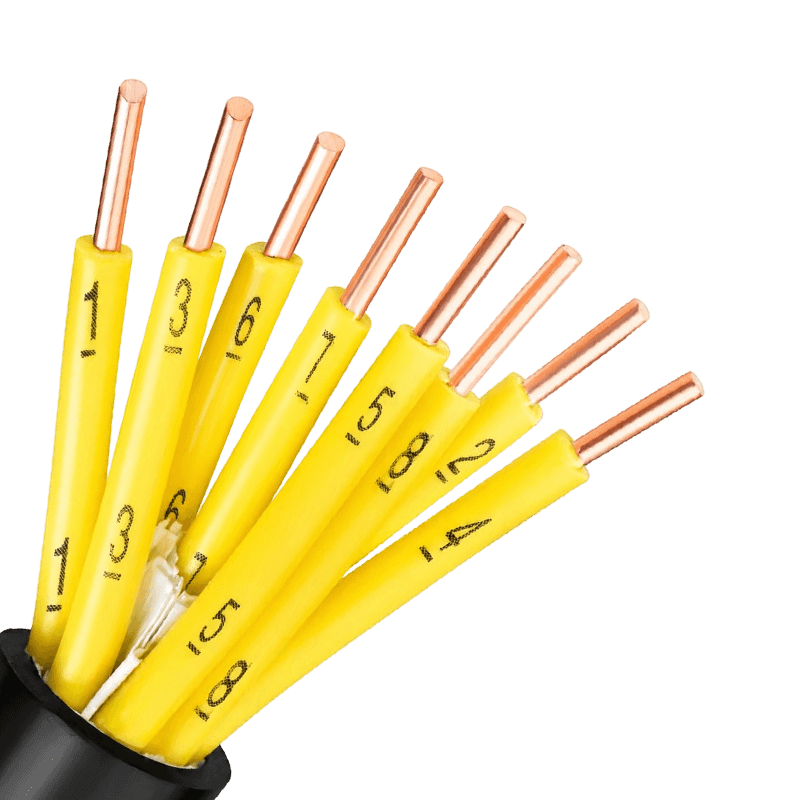

Para sa mga siksik na multi-core na layout, mahalaga din ang conductor identification: sequential numbering, color coding ayon sa IEC 60445, o isang kumbinasyon na parehong nagbabawas ng mga error sa pag-commissioning at pinapasimple ang pagsubaybay sa pagpapanatili.

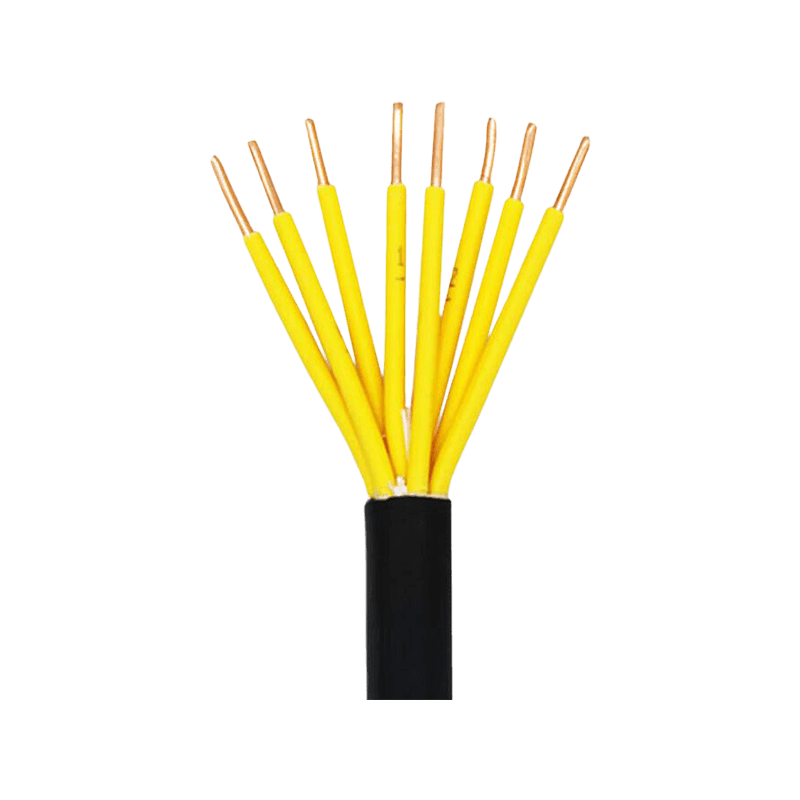

PVC Insulation sa Control Cable: Kung Saan Ito Gumagana at Kung Saan Ito May Limitasyon

Ang PVC (polyvinyl chloride) ay nananatiling nangingibabaw na insulation material para sa mga plastic insulated control cable dahil sa mababang halaga nito, kadalian ng pagproseso, at malawak na paglaban sa kemikal. Gayunpaman, ang pagpili ng materyal ay dapat na hinihimok ng kapaligiran sa pag-install, hindi lamang sa presyo.

Kung saan mahusay na gumaganap ang karaniwang pagkakabukod ng PVC:

• Mga instalasyon sa loob ng bahay na may matatag na temperatura ng kapaligiran (karaniwang –15°C hanggang 70°C)
• Kontrolin ang mga cabinet, cable tray, at conduit system na may limitadong UV exposure
• Mga kapaligiran na walang matagal na pakikipag-ugnayan sa mga langis, solvent, o puro acids

Kailan dapat isaalang-alang ang mga alternatibo:

• Low-smoke halogen-free (LSHF/LSZH) ang mga variant ay kinakailangan sa mga nakapaloob na pampublikong espasyo, tunnel, at riles na kapaligiran kung saan kinokontrol ang pagbuo ng nakakalason na fume sa panahon ng sunog.
• Flame-retardant o lumalaban sa apoy ang mga marka ay tinukoy para sa mga power plant control circuit at safety-critical system kung saan ang patuloy na integridad ng circuit sa panahon ng sunog ay sapilitan
• Ang cross-linked polyethylene (XLPE) insulation ay nag-aalok ng superyor na thermal endurance para sa mga application na lampas sa 70°C tuluy-tuloy na operating temperature

Sinasaklaw ng aming hanay ng produksyon ang lahat ng kategoryang ito ng insulation, na nangangahulugang maaaring i-standardize ng mga specifier ang mga relasyon ng supplier habang natutugunan pa rin ang mga kinakailangan na partikular sa application sa isang pasilidad.

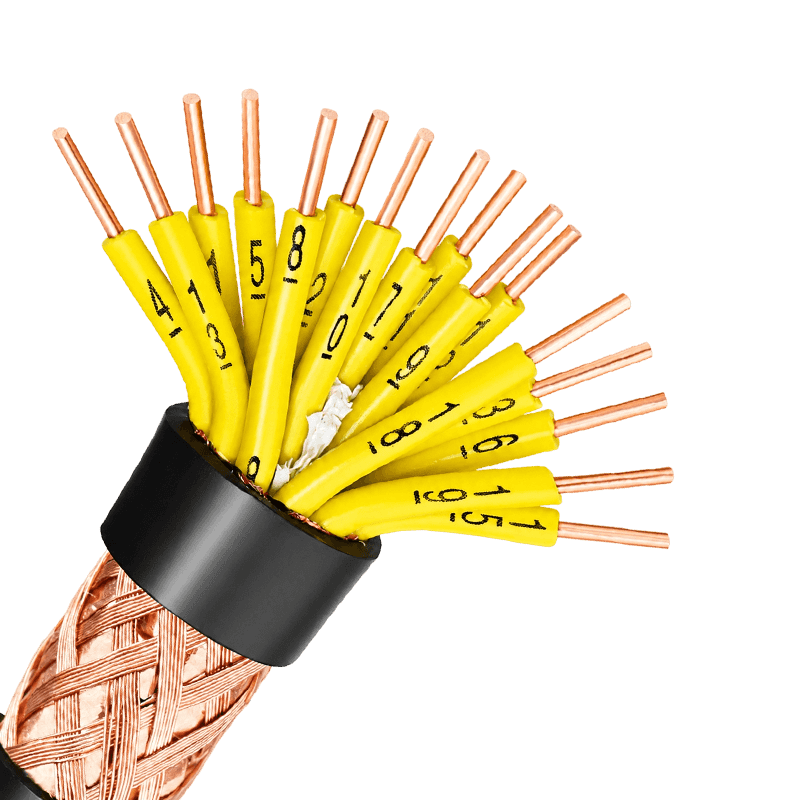

Shielding in Control Cable: Kailan Ito Kailangan at Anong Uri ang Tutukoy

Hindi lahat multi-core control cable Ang mga run ay nangangailangan ng shielding, ngunit ang maling pagtukoy sa mga ginagawa ay madalas na pinagmumulan ng signal interference sa mga pang-industriyang installation. Ang desisyon ay depende sa uri ng signal, cable routing, at ang electromagnetic na kapaligiran ng pasilidad.

Sa pangkalahatan, Ang mga analog signal (4–20mA, 0–10V) at mga low-level na sensor output ay pinaka-mahina. sa electromagnetic interference (EMI). Ang mga digital control signal ay higit na nakakapagparaya sa ingay, bagaman inirerekomenda pa rin ang shielding kapag ang mga cable ay tumatakbo parallel sa mga power cable sa malalayong distansya.

Isang karaniwang hindi pinapansin na panuntunan: shield grounding ay dapat ipatupad sa isang dulo lamang sa karamihan ng mga circuit ng signal ng instrumento upang maiwasan ang mga alon ng ground loop na nagpapakilala sa mismong ingay na hinaharangan ng kalasag. Sa power plant at substation control circuit, maaaring mag-iba ang gawi sa grounding — palaging sundin ang earthing scheme ng system integrator.

Ang disiplina sa pagruruta ay pare-parehong mahalaga: pagpapanatili ng pisikal na paghihiwalay sa pagitan ng mga bundle ng control cable at mga high-current na mga kable ng kuryente — pinakamainam 200mm o higit pa kung saan ang mga parallel run ay hindi maiiwasan — binabawasan ang interference sa pinanggalingan, binabawasan ang pag-asa sa shielding lamang.
