Maaari bang Direktang Ikonekta ang Aluminum Wire sa Mga Receptacle ng Copper?

Kapag tinutugunan ang tanong kung aluminyo wire maaaring direktang konektado sa isang karaniwang copper receptacle, ang mga materyales sa science at kasalukuyang mga pamantayan ng National Electrical Code (NEC) ay nagbibigay ng isang tiyak na sagot: talagang hindi .

Ang data mula sa U.S. Consumer Product Safety Commission (CPSC) at ang Franklin Research Institute ay nagpapakita na ang mga tahanan na may wired na may pre-1972 "old technology" na aluminum wire ay 55 beses na mas malamang na maabot ang "Fire Hazard Conditions" sa receptacle at lumipat ng mga koneksyon kumpara sa mga bahay na may wire na purong tanso. Ang matinding panganib sa sunog na ito ay hindi nagmumula sa aluminyo na kawad sa loob ng mga dingding, ngunit sa halip ay tumutuon sa mga mekanikal na punto ng koneksyon sa pagitan ng aluminyo na kawad at hindi nababagay na mga terminal ng kuryente.

Bakit Lubhang Mapanganib ang Direktang Aluminum-to-Copper na Koneksyon?

Ang pagpindot sa aluminyo at tanso nang magkasama nang walang mga espesyal na medium o dedikadong mekanikal na disenyo ay hindi maiiwasang mag-trigger ng isang serye ng mabagal ngunit hindi maibabalik, mapanirang pisikal at kemikal na mga reaksyon.

• Ang Thermal Expansion Mismatch at "Cold Flow": Ang thermal expansion coefficient ng aluminum (~23.1 µm/m·°C) ay mas mataas kaysa sa tanso at bakal. Kapag pinainit ng kasalukuyang ang kawad sa ilalim ng mahigpit na mga hadlang ng isang karaniwang receptacle screw, ang aluminyo ay sumasailalim sa matinding pagpapalawak at hindi maibabalik na transverse plastic deformation, na kilala bilang "cold flow" o mechanical creep. Sa paglamig, ang aluminyo ay kumukurot ngunit nawawala ang orihinal na volume nito, na nag-iiwan ng mga microscopic na gaps na nagdudulot ng matinding pagluwag, pag-arce, at pagka-burnout sa libu-libong thermal cycle.
• Fatal Oxide Insulation Layer: Habang ang oxidized copper ay nagpapanatili ng ilang conductivity, ang aluminyo ay agad na tumutugon sa oxygen, na bumubuo ng isang siksik, napakatigas na layer ng aluminum oxide (Al₂O₃). Ang layer na ito ay isang mahusay na electrical insulator na malubhang humahadlang sa kasalukuyang transmission. Habang lumuluwag ang mekanikal na koneksyon, bumibilis ang oksihenasyon, na nagiging sanhi ng pagtaas ng paglaban sa pakikipag-ugnay at bumubuo ng napakalaking mapanirang init.
• Galvanic Corrosion: Mayroong malaking potensyal na pagkakaiba sa pagitan ng aluminyo at tanso. Kapag ang magkaibang mga metal na ito ay dumampi sa loob ng karaniwang sisidlan at nalantad sa ambient moisture, bumubuo sila ng microscopic galvanic cell. Bilang napakaaktibong anode, ang aluminum wire ay sumasailalim sa mabilis na galvanic corrosion, na nagpapasama sa pisikal na istraktura at electrical cross-section nito.

Ang Tanging Sumusunod na Direktang Solusyon sa Koneksyon: Mga CO/ALR Rated na Device

Ang mga karaniwang lalagyan na may markang "CU ONLY" ay mahigpit na ipinagbabawal na wakasan ang aluminum wire sa anumang sitwasyon. Dahil sa pangmatagalang creep ng aluminum, nabigo din ang mga maagang "AL/CU" na device sa mataas na rate.

Ang mga modernong electrical code (gaya ng NEC 406.10) ay nag-uutos ng batas na ang mga device ay hindi minarkahan ng CO/ALR (Copper-Aluminum Revised) ay ganap na ipinagbabawal na direktang wakasan ang mga aluminum conductor. Ang mga lalagyan ng CO/ALR ay dapat pumasa sa mahigpit UL 1567 pamantayan. Gumagamit sila ng malalim na tin-plating upang mabawasan ang mga galvanic na reaksyon at nagtatampok ng mga dalubhasang, makitid na mga puwang ng gabay upang pisikal na i-lock ang aluminum wire sa lugar, na pumipigil sa malamig na daloy.

Ang Pinakamahusay na Permanenteng Solusyon sa Pag-aayos: Copper "Pigtailing"

Dahil mahal ang mga lalagyan ng CO/ALR at hindi maaayos ang mga panganib ng maraming aluminum wires na pinagdugtong-dugtong sa loob ng junction box, ang pinaka-pinag-rerekomendang permanenteng pag-aayos ng CPSC ay "pigtailing" . Ito ay nagsasangkot ng ligtas na pag-splice ng isang maikling piraso ng purong tansong wire sa umiiral na aluminum wire, na pagkatapos ay konektado sa anumang karaniwang modernong lalagyan.

Opisyal na inaprubahan ng CPSC ang dalawang permanenteng pamamaraan ng pigtailing:

1. COPALUM Cold Weld Crimp System (Optimal Permanent Solution)

Binuo ng TE Connectivity, ito ang tanging paraan ng pag-aayos na binibilang ng CPSC na kasing ligtas ng ganap na pag-rewire ng bahay na may tanso.

• Ang Mekanismo: Gumagamit ito ng dalubhasang tin-plated na tansong manggas. Ang isang proprietary power tool ay naglalapat ng 10,000 pounds ng absolute pressure upang lumikha ng isang "dry crimp".
• Ang Resulta: Pinipilit ng matinding pressure na ito ang mga metal na dumaloy nang plastik, na agad na pinupunit ang layer ng oxide at pinagsasama ang mga metal na sala-sala sa temperatura ng silid upang bumuo ng isang "cold weld," na permanenteng inaalis ang hinaharap na oksihenasyon at galvanic corrosion.

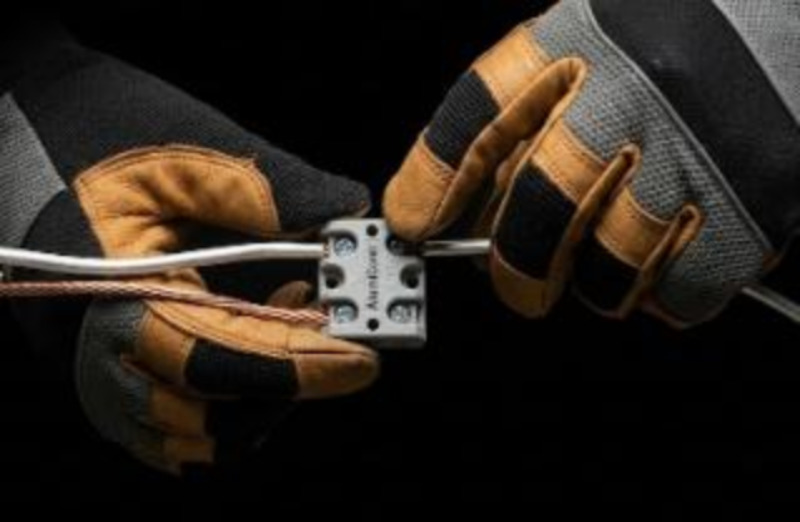

2. AlumiConn Dedicated Aluminum-to-Copper Terminal (Inaprubahang Alternatibo)

Para sa mga lugar kung saan hindi available ang mga tool ng COPALUM, inaprubahan ng CPSC ang AlumiConn connector ng King Innovation.

• Ang Mekanismo: Ito ay isang compact, multi-port miniature terminal block kung saan ang mga aluminum at copper wire ay ipinapasok sa ganap na nakahiwalay na mga port, na pinuputol ang galvanic corrosion path sa pinagmulan.
• Anti-Oxidation: Ang interior ay pre-filled ng isang anti-oxidant paste na agad na pinahiran ang hubad na mga kristal na aluminyo sa pagpasok, na humaharang sa oxygen.

Babala sa Kritikal na Pagsunod: Mandatoryong Torque Control (NEC 110.14(D))

Kapag gumagamit ng mga konektor ng AlumiConn, ang NEC 110.14(D) ay tahasang nangangailangan ng mga installer na gumamit ng isang naka-calibrate na torque tool (tulad ng torque screwdriver) upang makamit ang eksaktong torque na tinukoy ng tagagawa (karaniwang 10 hanggang 15 inch-pounds). Ang under-tightening ay nagdudulot ng mataas na resistensyang pagkasunog, habang ang sobrang paghigpit ay dinudurog ang malambot na aluminum wire. Ang pagkabigong gumamit ng torque tool ay lumalabag sa mga NEC code at maaaring humantong sa pagtanggi sa mga claim sa insurance pagkatapos ng sunog.

Mahigpit na Ipinagbabawal: Ligtas ba ang Standard o "Purple" na Wire Nuts?

Hindi. Hindi ka dapat gumamit ng karaniwang twist-on wire nuts para sa aluminyo-sa-tanso na koneksyon. Kahit na ang "purple" na mga wire nuts na ibinebenta para sa aluminum-to-copper na koneksyon (gaya ng Ideal 65, na naglalaman ng anti-oxidant paste) ay hindi inaprubahan ng CPSC para sa permanenteng pag-aayos. Ipinapakita ng pagsubok sa laboratoryo ang mga spiral spring sa loob ng mga wire nuts na ito ay hindi makakapigil sa matinding thermal expansion at malamig na daloy ng aluminyo. Ang mga koneksyon ng wire nut sa aluminum wire ay kadalasang nabibigo at nagdudulot ng mga panganib sa sunog nang mas mabilis kaysa sa hindi ginagamot, orihinal na mga lumang lalagyan.

FAQ | Mga Madalas Itanong

Q1: Maaari ko bang direktang ikonekta ang aluminum wire sa karaniwang copper receptacle?

Hinding-hindi. Ayon sa National Electrical Code (NEC), ang mga hindi sertipikadong device na walang CO/ALR mark ay mahigpit na ipinagbabawal na wakasan ang mga aluminum conductor. Ang direktang compression ng dalawang metal na ito na walang espesyal na mekanikal na disenyo ay nagpapalitaw ng hindi maibabalik na mga mapanirang reaksyon.

T2: Bakit nagiging sanhi ng sunog ang pagkonekta ng aluminyo at tansong kawad? Mayroong tatlong pangunahing dahilan: Una, ang mas mataas na thermal expansion ng aluminyo ay nagdudulot ng mekanikal na paggapang (cold flow) sa punto ng koneksyon, na humahantong sa pagkaluwag at pag-arcing. Pangalawa, ang nakalantad na aluminyo ay agad na bumubuo ng isang mataas na insulating oxide layer (aluminum oxide) na bumubuo ng matinding init. Ikatlo, ang pagdikit sa pagitan ng dalawang metal ay nagdudulot ng galvanic corrosion, na mabilis na nagpapababa sa mekanikal na lakas ng wire.

T3: Maaari ba akong gumamit ng "AL/CU" na mga receptacles o "purple" wire nuts na may anti-oxidant paste?

Hindi. Nabigo ang mga maagang "AL/CU" na device dahil hindi nila nalabanan ang pangmatagalang creep ng aluminum. Katulad nito, ang "purple" wire nuts na may anti-oxidant paste ay hindi kinikilala ng CPSC para sa permanenteng pag-aayos; ang kanilang rate ng pagkabigo at panganib sa sunog ay mas mabilis pa kaysa sa mga lumang sisidlan na hindi ginagamot.

Q4: Ano ang pinaka-sumusunod at pinakaligtas na paraan upang ayusin ang mga lumang aluminum wiring?

Mayroon lamang dalawang ganap na sumusunod na mga landas upang permanenteng maalis ang mga panganib sa sobrang pag-init: alinman sa ganap na palitan ang mga device ng mga nakalaang CO/ALR receptacles na pumasa sa pamantayan ng UL 1567 ; o gumamit ng copper pigtailing gamit ang COPALUM cold weld system o mga terminal ng AlumiConn, na tinitiyak na gumagamit ka ng precision torque tool upang matugunan ang mga detalye ng NEC 110.14(D) torque sa panahon ng pag-install.
