Ang Mga Pagkakaiba ng Engineering sa pagitan ng MPO at MTP at Mga Karaniwang Proseso ng Pagwawakas

1. Ang Mga Pagkakaiba ng Engineering sa pagitan ng MPO at MTP

Bago sumabak sa proseso ng pagwawakas, kailangan nating linawin ang mga pagkakaiba sa pagitan ng MPO at MTP. Ang mga internasyonal na pamantayan para sa mga interface ng MPO ay pangunahing tinukoy ng IEC 61754-7 at TIA-604-5 ng North America. Ang MTP (Mechanical Transfer Push-on), sa kabilang banda, ay isang high-performance na brand na binuo ng US Conec. Ito ay ganap na sumusunod sa mga pamantayan ng MPO ngunit nagtatampok ng malalim na mga pagpapahusay sa mekanikal at optical engineering:

Lumulutang Ferrule: Hindi tulad ng tradisyonal na fixed ferrules, gumagamit ang MTP ng isang lumulutang na disenyo. Kapag ang panlabas na cable ay napapailalim sa stress, maaari itong dynamic na mapanatili ang mahigpit na pisikal na pakikipag-ugnay sa pagitan ng dalawang dulo ng mukha, na pumipigil sa pagbuo ng mga air gaps.

Elliptical Guide Pins: Ang mga tradisyunal na MPO ay gumagamit ng chamfered flat-head guide pins, na madaling nakakamot sa panloob na dingding at bumubuo ng mga labi. Ang elliptical streamlined na disenyo ng MTP ay nag-aalis ng cutting wear, na tinitiyak ang katumpakan ng sub-micron alignment kahit na pagkatapos ng daan-daang mga mating cycle.

Metal Pin Clamp at Oval Spring: Ang mga metal na materyales ay ginagamit upang mapabuti ang axial retention force ng guide pins, at ang spring ay na-optimize sa isang hugis-itlog na hugis upang tumugma sa fiber ribbon. Pinipigilan nito ang tagsibol mula sa pagpiga sa mga hibla ng gilid sa panahon ng compression, na maaaring maging sanhi ng pagkawala ng micro-bending.

2. Karaniwang Proseso ng Pagwawakas: Mula sa Pagtatanggal hanggang sa Panghuling Pagpapakintab

Ang pagwawakas ng MPO/MTP ay isang zero-tolerance systems engineering na proseso. Ang mga pangunahing hakbang ay ang mga sumusunod:

Hakbang 1: Paghahanda ng Cable at Ribbonization Ang unang yugto ng pagwawakas ay ang tumpak na pag-alis ng dyaket. Hindi bababa sa 7mm ng Kevlar (aramid yarn) ang dapat panatilihin para sa crimping strain relief sa panahon ng huling pagpupulong, na tinitiyak na ang mekanikal na puwersa ng paghila ay inililipat sa housing kaysa sa marupok na mga hibla ng salamin. Dahil maluwag ang mga hibla sa loob ng pabilog na cable, dapat gumamit ng mga espesyal na tool para i-convert ang mga ito sa array ng ribbon na may pitch na 250µm. Dapat na mahigpit na ihanay ng mga operator ang mga ito ayon sa code ng kulay ng polarity na tinukoy ng pamantayan ng TIA-568. Ang fiber crossing o twisting ay mahigpit na ipinagbabawal; kung hindi, ito ay lubhang madaling masira kapag naka-clamp.

Hakbang 2: Precision Cleaving Matapos tanggalin ang fiber coating ng thermal stripper at linisin ng isopropyl alcohol, kailangan ang precision cleaving. Ang haba ng cleave ay dapat na mahigpit na kinokontrol sa 10 (± 2) mm. Mahigpit na ipinagbabawal ang manual trimming gamit ang ordinaryong gunting. Dapat gamitin ang high-precision na mechanical o laser cleaving equipment para alisin ang fiber nubs at pigilan ang mga ito na mabutas ang mga dingding ng ferrule hole, na may napakahigpit na tolerance.

Hakbang 3: Fluid Dynamics Epoxy Injection at Heat Treatment Ang permanenteng pag-aayos ng mga hibla ay umaasa sa EPO-TEK 353ND na may dalawang bahagi, na lumalaban sa mataas na temperatura na epoxy resin. Ang pinaghalong dagta ay dapat sumailalim sa mahigpit na outgassing gamit ang isang centrifuge (tumatakbo ng 7-10 minuto). Kung hindi ma-outgas, ang mga bula na lumalawak sa ilalim ng mataas na temperatura ay magdudulot ng axial "pistoning" effect sa mga fibers, na direktang sumisira sa end-face geometry. Pagkatapos ng pag-iniksyon, ang connector ay dapat ilagay sa isang programmable na high-temperature curing oven at tiyak na magaling sa loob ng 4 na minuto sa 150°C.

Hakbang 4: Multi-Stage Precision Polishing Ang MPO/MTP polishing ay nangangailangan ng kapansin-pansing balanse sa pagitan ng napakatigas na silica fibers at ng mas malambot na polymer matrix (PPS). Ang karaniwang proseso ng buli ay nahahati sa apat na pangunahing yugto:

Pag-alis at Pag-de-nubbing ng Epoxy: Gumamit ng 16µm/30µm silicon carbide film sa ilalim ng magaan na presyon upang pakinisin ang mga nakausling fibers at epoxy beads.

Magaspang na Polishing at Geometry Shaping: Gumamit ng 9µm/3µm silicon carbide o aluminum oxide film para itatag ang 8-degree na anggulo ng APC at alisin ang malalalim na gasgas.

Fine Polishing: Lumipat sa 1µm diamond film para tumpak na makontrol ang protrusion height ng mga fibers na may kaugnayan sa plastic surface.

Pangwakas na Pagpapakintab: Gumamit ng sub-micron (0.5µm o 0.02µm) na silicon dioxide o cerium oxide para magkaroon ng flawless na mirror physical contact zone gamit ang Chemical Mechanical Polishing (CMP) effect.

Sa multi-stage na prosesong ito, ang tolerance para sa inter-stage na paglilinis ay zero. Anumang natitirang magaspang na particle na dinadala sa susunod na yugto ay hahantong sa pag-scrap ng buong batch.

3. Pagkontrol ng Kalidad: 3D Interferometer at Visual Inspection

Ang pagkamit ng napakababang pagkawala ng insertion (≤0.35 dB) para sa mga single-mode na APC connector ay nangangailangan ng pagpasa ng mahigpit na karaniwang pag-verify.

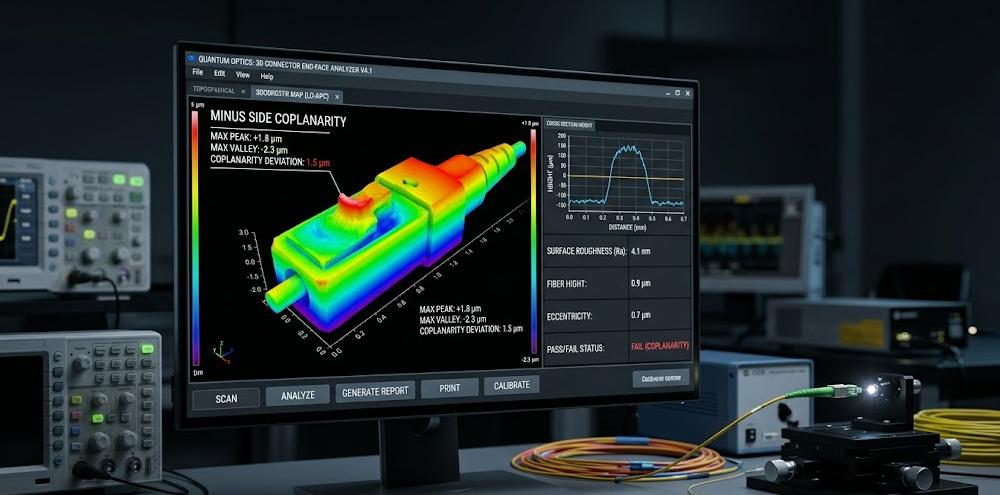

Mga Parameter ng 3D End-Face Geometry (EFG): Ayon sa pamantayan ng IEC 61755-3-31:2015, dapat gumamit ng high-precision white light interferometer para masubaybayan ang dulong mukha. Ang pangunahing pokus ay nasa "Minus Side Coplanarity" (ang distansya sa pagitan ng pinakamababang hibla at ang pinakaangkop na eroplano), taas ng protrusion ng hibla, at "Core Dip." Ang labis na paglubog ng core ay nagdudulot ng mga air gaps sa pagitan ng mga core at ito ay isang mahigpit na nakamamatay na depekto sa polishing.

Sertipikasyon ng Visual Cleanliness: Kasunod ng pamantayan ng IEC 61300-3-35:2022, dapat gumamit ng digital microscope para suriin ang kontaminasyon. Para sa Zone A (0-25µm core zone), mahigpit na ipinagbabawal ng single-mode fibers ang mga depekto o kontaminasyon ng anumang laki. Ang pinakabagong bersyon ng 2022 ay nangangailangan din ng pagsusuri ng mga maluluwag na particle sa buong rectangular ferrule surface at sa nakapalibot na 250µm area. Ang pag-install sa lugar ay dapat na mahigpit na sumunod sa IBYC (Inspect Before You Connect) closed-loop protocol.
