Ano ang habang-buhay ng XLPE insulated cable?

Ang buhay ng disenyo ng Cross-Linked Polyethylene (XLPE) insulated cable ay karaniwang 20 hanggang 30 taon. Gayunpaman, sa aktwal na operasyon, ang pisikal na buhay ng serbisyo ng modernong Mga kable ng XLPE maaaring umabot sa 40 hanggang 60 taon, sa kondisyon na hindi sila sasailalim sa pangmatagalang operasyon sa pinakamataas na limitasyon ng pagkarga at protektado mula sa matinding pinsala sa kapaligiran. Sa rated operating temperature na 90°C, ang insulation material ay nagpapanatili ng mataas na dielectric strength. Gayunpaman, kapag ang operating temperature ay tumaas sa pagitan ng 95°C at 105°C, ang inaasahang tagal ng cable ay bumagsak sa 7 hanggang 30 taon lamang.

Ang mga XLPE cable ay naging pangunahing backbone ng medium, high, at extra-high voltage power grids dahil sa kanilang superior electrical insulation properties, napakababang dielectric loss, mahusay na heat resistance, at mataas na mekanikal na lakas. Ang habang-buhay ng cable ay isang dynamic na degradation function na magkakasamang tinutukoy ng temperatura, electric field, humidity (water treeing effect), at mechanical stress.

Core Lifespan Data at International Standards

• Baseline ng Disenyo: Ang mga internasyonal na pamantayan tulad ng IEC 60502 ay mahigpit na nagtatakda ng maximum na pinapayagang tuluy-tuloy na konduktor na operating temperature na 90°C para sa XLPE cables. Itinakda ang threshold na ito batay sa thermal oxidative degradation rate ng high-molecular polymers.
• Mga Limitasyon sa Temperatura: Ang pinapahintulutang emergency overload na temperatura para sa mga XLPE cable ay mula 105°C hanggang 130°C, habang ang madalian na temperatura na matitiis nila sa panahon ng short circuit ay maaaring umabot ng hanggang 250°C (para sa isang tagal na hindi hihigit sa 5 segundo).
• Aktwal na Buhay ng Serbisyo: Sa karaniwang operating temperature na 90°C, ang inaasahang habang-buhay ng XLPE material ay nasa pagitan ng 40 at 60 taon. Kung ang cable ay patuloy na gumagana sa ilalim ng bahagyang mga kondisyon ng pagkarga sa mga real-world na aplikasyon (halimbawa, kung ang temperatura ng konduktor ay pinananatili sa paligid ng 70°C), ang aktwal na haba ng buhay nito ay madaling lumampas sa 50-taong marka.

Mga Core Aging Mechanism ng XLPE Cable

Ang pagtanda ng pagkakabukod ng cable ay isang hindi maibabalik na prosesong pisikal at kemikal na humahantong sa pagbaba ng lakas ng dielectric. Ang mga pangunahing mekanismo ay hinihimok ng sumusunod na apat na stress:

• Thermal Aging: Ang pangmatagalang pagkakalantad sa mataas na temperatura ay nagdudulot ng pagkasira ng thermal oxidative. Sa macroscopically, ito ay nagpapakita bilang embrittlement ng materyal, na may makabuluhang pagbaba sa Elongation at Break (EAB) at tensile strength. Sa mga pagtatasa ng engineering, kapag bumaba ang EAB sa 50% ng paunang halaga nito, ito ay ituturing na "katapusan ng pisikal na buhay" para sa materyal.
• Electrical Aging: Ang mga microscopic na depekto (gaya ng mga void o impurities) sa loob ng insulation layer ay nagdudulot ng electric field distortion, na humahantong sa Partial Discharge (PD). Sa paglipas ng panahon, ang mga electrical corrosion ay bumubuo ng "Electrical Treeing," na kalaunan ay tumagos sa insulation layer, na nagreresulta sa sakuna na pagkasira. Ang akumulasyon ng space charge sa High Voltage Direct Current (HVDC) na mga application ay nagpapalala din ng electric field distortion.
• Water Treeing: Ito ang "invisible killer" sa mamasa-masa na kapaligiran. Sa ilalim ng pagkilos ng isang alternating electric field, ang moisture ay pumapasok sa mga microscopic na depekto sa loob ng insulator, na bumubuo ng isang parang puno na network ng mga micro-void na puno ng tubig. Ito ay makabuluhang binabawasan ang pangkalahatang boltahe na makatiis na kakayahan ng insulator.
• Mechanical at Chemical Stress: Ang pagkabigong sumunod sa pinakamababang bending radius na kinakailangan sa panahon ng pag-install (mechanical fatigue) ay magpapalawak ng mga microscopic void, na lubos na nagtataguyod ng pagsisimula ng partial discharge at water treeing. Higit pa rito, ang mga anion tulad ng mga chloride ions sa mga marine environment ay maaaring mag-trigger ng pagkasira ng kemikal sa mataas na temperatura, na nagdudulot ng matinding pagbaba sa volume resistivity ng XLPE.

Prediksiyon sa Haba ng Buhay at Mga Advanced na Paraan ng Diagnostic

Upang tumpak na matantya ang Natitirang Kapaki-pakinabang na Buhay (RUL), ang industriya ay gumagamit ng mga sumusunod na mathematical na modelo at hindi mapanirang mga teknolohiya sa pagsubok:

Mga Modelong Matematika

• Thermal Life Prediction Model: Batay sa Arrhenius equation. Ang modelong ito ay nagpapakita ng exponential na kaugnayan sa pagitan ng temperatura at habang-buhay: para sa bawat 10°C na pagbaba ng temperatura, ang thermal aging lifespan ay dumoble.
• Modelo ng Electrical Stress Life: Batay sa Inverse Power Model (IPM). Ang pangunahing parameter nito, ang Voltage Endurance Coefficient (VEC), ay sumusukat sa resistensya ng materyal sa electrical aging. Ang mga de-kalidad na materyales ng XLPE ay karaniwang may VEC sa pagitan ng 15 at 30.

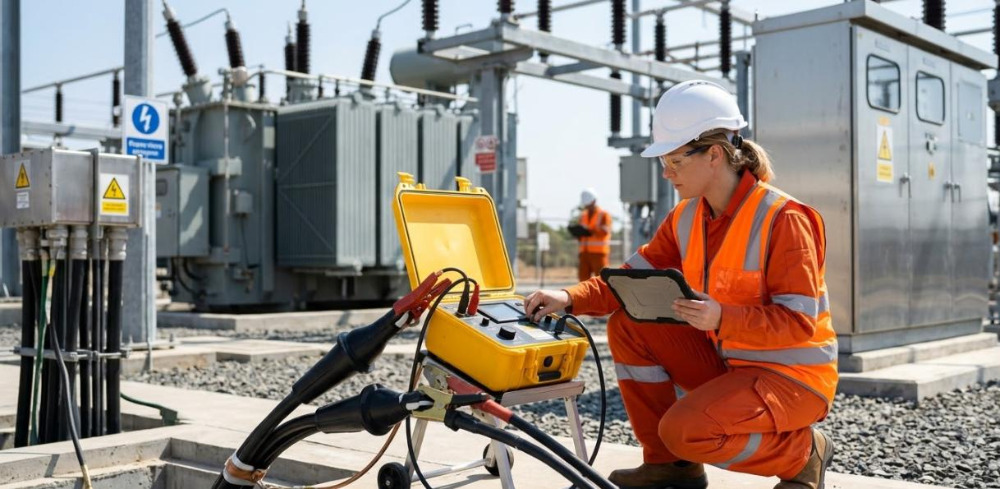

Ang Ebolusyon ng Mga Paraan ng Diagnostic

• DC Hipot (Direct Current High Potential Testing): Ito ngayon ay laos na at lubhang mapanira. Ang mataas na boltahe ng DC ay nag-iipon ng "space charge" sa loob ng XLPE insulation. Kapag nagpatuloy ang operasyon ng AC, ang mga nakapatong na mga electric field ay maaaring agad na masira ang marupok na layer ng pagkakabukod.
• Pagsusuri ng VLF (Very Low Frequency): Ang ginustong alternatibo ng industriya. Gumagamit ito ng ultra-low frequency (0.1 Hz) AC power, na nag-iwas sa space charge effect habang nagiging sanhi ng malubhang lumalalang mga depekto upang masira nang ligtas sa panahon ng kinokontrol na pagsubok.
• Tan Delta (Dielectric Loss Angle Tangent) Diagnostics: Ang "pamantayan ng ginto" para sa pagtatasa ng pagtanda ng puno ng tubig at pagpasok ng kahalumigmigan sa mga XLPE cable. Sa pamamagitan ng pagsukat sa non-linear na pagtaas sa mga halaga ng pagkawala habang tumataas ang boltahe ng pagsubok (ang epekto ng "Tip-up"), tiyak na sinusukat nito ang kalubhaan ng pagtanda.
• Pagsubaybay sa Partial Discharge (PD): Ginagamit upang tumpak na matukoy ang mga microscopic na depekto sa loob ng insulation layer (hal., air gaps sa mga joints o nasirang shielding layer).

Mga Kasanayan sa Pag-inhinyero at Pagtitiyak sa Kalidad para sa Pagpapalawig ng XLPE Cable Lifespan

Ang pagkamit ng buhay ng serbisyo na higit sa 50 taon para sa mga XLPE cable ay nangangailangan ng komprehensibong kontrol sa kalidad mula sa pagmamanupaktura hanggang sa operasyon:

• Ultimate Control sa Manufacturing at Premium Material Selection

Ang mga materyales na may mataas na kadalisayan ay dapat gamitin at gawin sa isang napakalinis na kapaligiran.

Ang pagpapatupad ng triple extrusion na proseso ay nagsisiguro ng atomic-level bonding sa pagitan ng conductor shield, XLPE insulation layer, at insulation shield, ganap na inaalis ang interlayer air gaps na maaaring mag-trigger ng partial discharge.

Paggamit ng Tree-Retardant XLPE (TR-XLPE) na materyales at komprehensibong water-blocking na mga disenyo (paayon na water-blocking yarns/tape, radial water-blocking sheaths) upang ganap na ihiwalay ang panlabas na kahalumigmigan.

• Sumusunod na Pag-install at Proteksyon sa Mekanikal

Ang baluktot na radius (hindi bababa sa 10 hanggang 15 beses ang panlabas na lapad) at paghila ng tensyon ay dapat na mahigpit na kontrolin upang maiwasan ang mga micro-crack sa layer ng pagkakabukod.

Ang mga joint at termination ay ang pinaka-mahina na bahagi ng isang cable line. Ang kanilang katha ay dapat isagawa sa medyo tuyo, walang alikabok na mga kapaligiran upang maiwasan ang pagpasok ng mga dumi.

• Operational Environment Optimization at Thermal Management

Panatilihin ang makatwirang espasyo sa pagitan ng mga cable upang mapadali ang pag-alis ng init at maiwasan ang pag-iipon ng init.

Inirerekomenda na gamitin ang derated na operasyon, na nag-iiwan ng naaangkop na ampacity margin upang maiwasan ang pangmatagalang full-load na operasyon.

Mag-install ng mga maaasahang surge protector (mga lightning arrester) upang masipsip ang mga high-frequency na boltahe na spike na dulot ng switching overvoltages at lightning strikes.

Mga Madalas Itanong:

Q1: Bakit ang mga modernong power system ay malawakang gumagamit ng XLPE cable sa halip na tradisyonal na PVC cables?

A: Ang XLPE (Cross-Linked Polyethylene) ay nagtatampok ng three-dimensional na naka-network na thermosetting na istraktura, na nagbibigay-daan sa tuluy-tuloy na temperatura ng pagpapatakbo hanggang sa 90°C, na higit sa PVC (maximum na 70°C). Higit pa rito, ipinagmamalaki ng XLPE ang mas mataas na lakas ng dielectric, mas mababang pagkawala ng dielectric, at hindi naglalabas ng mga nakakalason na halogen gas kapag sinusunog. Komprehensibong nahihigitan nito ang mga PVC cable sa parehong habang-buhay at pagganap ng kuryente.

Q2: Ang maximum operating temperature ng isang XLPE cable ay 90°C. Ang paminsan-minsang paglampas sa temperatura na ito ay magiging sanhi ng pagkasunog kaagad ng cable?

A: Hindi ito masusunog kaagad, ngunit mapabilis nito ang thermal aging. Pinapayagan ng mga internasyonal na pamantayan ang panandaliang emergency na overloading hanggang 105°C o kahit 130°C. Gayunpaman, ayon sa modelo ng pagtanda ng Arrhenius, sa bawat 10°C ang temperatura ay lumampas sa na-rate na halaga, ang rate ng pagkasira ng insulation layer ay doble. Ang pangmatagalang over-temperature na operasyon ay lubhang magbabawas sa kabuuang haba ng buhay ng cable.

Q3: Ano ang "Water Treeing," at paano ito mapipigilan?

A: Ang water treeing ay isang mala-punong network ng mga micro-voids na nabuo kapag ang moisture ay sumalakay sa mga microscopic na depekto sa insulator at patuloy na umaabot sa ilalim ng pinagsamang pagkilos ng isang alternating electric field at isang mahalumigmig na kapaligiran sa XLPE cables. Kasama sa mga paraan ng pag-iwas ang: paggamit ng mga disenyong nakaharang sa tubig (tulad ng mga radial water-blocking sheath at longitudinal water-blocking yarns), paggamit ng Tree-Retardant na materyales (TR-XLPE), at pagtiyak na ang panlabas na kaluban ng cable ay hindi magasgas habang ini-install.

Q4: Gusto kong subukan ang katayuan ng pagkakabukod ng mga cable na nasa serbisyo sa loob ng maraming taon. Maaari ba akong gumamit ng karaniwang DC Hipot tester?

A: Hinding-hindi. Ang pagsasagawa ng mga tradisyunal na high-voltage DC na pagsubok sa mga XLPE cable ay lubos na nakakasira. Ang mataas na boltahe ng DC ay nag-iipon ng "space charge" sa loob ng pagkakabukod. Kapag naibalik na ang AC power pagkatapos ng pagsubok, ang insulation layer—na maaaring patuloy na gumana nang normal—ay lubhang madaling kapitan ng instant breakdown.

Q5: Kung ang pagsubok sa DC Hipot ay hindi dapat gamitin, paano dapat masuri ng siyentipiko ang antas ng pagtanda ng mga XLPE cable?

A: Inirerekomenda ng mga pamantayan sa industriya ang paggamit ng Very Low Frequency (VLF, 0.1 Hz) AC withstand voltage testing na sinamahan ng Tan Delta (Dielectric Loss Angle Tangent) diagnostics. Ang pagsusuri sa VLF ay hindi nagdudulot ng mga nakakapinsalang singil sa espasyo, habang ang pagsusuri sa Tan Delta ay maaaring tumpak na matukoy ang kalubhaan ng water treeing sa loob ng cable sa pamamagitan ng pagsukat sa mga hindi linear na katangian ng pagtaas (Tip-up) ng leakage current sa iba't ibang boltahe, sa gayon ay nakakatulong sa iyong magplano ng mga preventive replacement.
