Bakit SPE ang Kinabukasan ng Smart Manufacturing

Sa ebolusyon ng Industrial Internet of Things (IIoT) at matalinong pagmamanupaktura, ang mga negosyo ay patuloy na nahaharap sa isang pangunahing punto ng sakit: ang mga top-level na network (tulad ng mga control room at server) ay gumagamit ng high-speed Ethernet, habang ang mga lower-level na sensor at actuator ay kadalasang nililimitahan sa mga luma, mababa ang bilis, at hindi magkatugma na mga fieldbus dahil sa mga limitasyon sa gastos sa espasyo at mga kable.

Ang paglitaw ng Single Pair Ethernet (SPE) ay ganap na nasira ang deadlock na ito. Pinapasimple nito ang tradisyunal na 4-pair (8-core) Ethernet cable hanggang sa 1 pares (2 core), ngunit nakakamit pa rin ang high-speed data transmission at naka-synchronize na power supply. Ito ay hindi lamang isang pisikal na "pagpapayat," ngunit isang pangunahing rebolusyon na nagbibigay-daan sa tuluy-tuloy, all-IP na komunikasyon mula sa sensor nang direkta sa cloud.

Pangunahing Paghahambing : SPE kumpara sa Tradisyunal na Ethernet

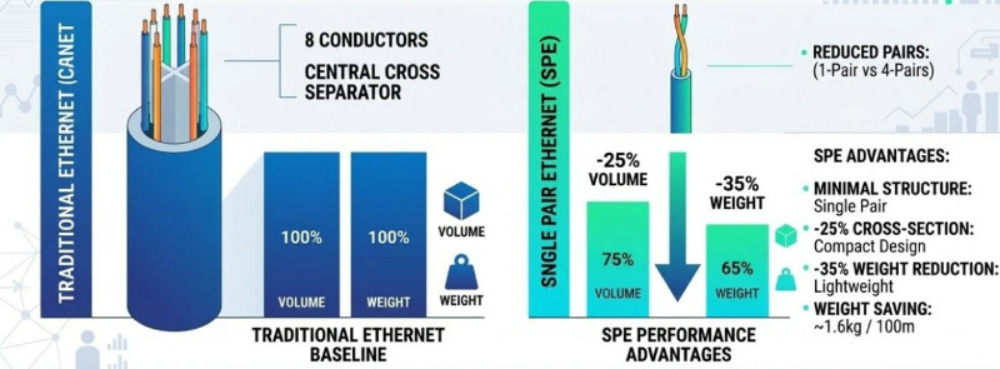

Ang Cat5e o Cat6 mga kable kami ay pinaka-pamilyar sa naglalaman ng 8 tansong wire, at ang tradisyonal na Ethernet wiring ay karaniwang mahigpit na limitado sa maximum na distansya na 100 metro. Ang disenyo na ito ay perpekto para sa mga kapaligiran sa opisina, ngunit ito ay mukhang malaki at pinaghihigpitan sa sobrang siksik at malupit na mga setting ng industriya (tulad ng sa loob ng mga multi-axis na robotic arm o kasama ng libu-libong metro ng mga pipeline).

Kasama sa mga nakakagambalang bentahe ng SPE :

• Minimalist na Istraktura : Ganap na abandunahin ang cross-web filler at ang dagdag na 6 na wire, na nangangailangan lamang ng isang balanseng twisted pair.
• Matinding Pagbawas sa Dami at Timbang : Kung ikukumpara sa tradisyonal na pang-industriya na Ethernet wiring, binabawasan ng SPE ang cross-sectional area ng pag-install nang humigit-kumulang 25% at ang kabuuang timbang sa pamamagitan ng 35% . Sa malalaking data rack o railway transit system, inaalis nito ang humigit-kumulang 1.6 kg ng dead weight bawat 100 metro.
• Superior Flexibility at Torsion Resistance : Ang solong-pares na simetriko na istraktura ay pisikal na iniiwasan ang problema ng panloob na "wire friction." Kasama ng mga espesyal na filler na materyales, kayang tiisin ng SPE ang sampu-sampung milyong mga high-frequency na bending cycle at matinding 3D torsion, na ginagawa itong perpektong tugma para sa mga pang-industriyang robot.

Tatlong Pangunahing Punto ng Sakit sa Industriya Nalutas ng SPE

1. Paglabag sa 100-Meter na Physical Distance Limit

Sa mga senaryo ng pag-automate ng proseso tulad ng mga industriya ng langis at kemikal, ang kagamitan ay malawak na ipinamamahagi, na ginagawang isang nakamamatay na depekto ang tradisyonal na 100-meter na limitasyon. Ang 10BASE-T1L standard sa loob ng SPE protocol family ay nagbibigay-daan sa 10Mbps high-speed full-duplex transmission sa mga distansya hanggang sa 1000 metro , ganap na gumagaling sa "distansya na pagkabalisa" ng mga pang-industriyang mga kable.

2. PoDL: Pagpatay ng Dalawang Ibon gamit ang Isang Bato (Data at Power)

Ang mga tradisyunal na device ay kadalasang nangangailangan ng hiwalay na mga cable para sa data at power. Pagpapakilala ng SPE Power over Data Lines (PoDL) teknolohiya, na nagpapahintulot sa sabay-sabay na pagpapadala ng data at hanggang sa humigit-kumulang 50W ng DC power sa mga terminal device. Para sa heavy-duty na kagamitan, ipinakilala ng industriya ang mga topolohiya ng Hybrid interface, naghihiwalay ng high-speed na data at hanggang sa ilang kilowatts ng power supply sa loob ng parehong link, na lubos na nagpapasimple sa pagruruta ng kagamitan.

3. Pag-aalis ng mga Gateway para sa "Network Flattening"

Noong nakaraan, ang mga pabrika ay kailangang mag-deploy ng maraming mamahaling "protocol conversion gateway" upang payagan ang mga analog na signal sa ibaba sa antas na makipag-ugnayan sa pinakamataas na antas. Binibigyang-daan ng SPE kahit na ang pinakamaliit na sensor sa ibabang antas na magkaroon ng mga independiyenteng IP address at direktang kumonekta sa TCP/IP network. Tinatantya na ang pag-aalis ng isang gateway node ay makakatipid $10,000 sa mga komprehensibong gastos sa lifecycle ng system.

Mga Pangunahing Protokol at Interface Ecosystem

Ang paglalapat ng SPE ay hindi nangangailangan ng pagsisid sa mga kumplikadong pinagbabatayan na mga code; kailangan mo lang kilalanin ang mga sumusunod na pangunahing pamantayan na tumutukoy sa pagganap nito:

1. Bilis at Distance Matrix ng Transmission (IEEE 802.3 Series)

• 10BASE-T1L : 10 Mbps na bilis, hanggang 1000 metro. Dinisenyo para sa malayuang kontrol sa proseso, na sumusuporta sa intrinsic na kaligtasan sa mga sumasabog na kapaligiran (Ethernet-APL).
• 10BASE-T1S : 10 Mbps na bilis, na sumusuporta sa Multidrop topology. Nagbibigay-daan sa mahigit isang dosenang device na magkatugma sa isang pangunahing linya hanggang sa 25 metro ang haba, na inaalis ang napakalaking star-topology na mga wiring.
• 100/1000BASE-T1 : 100 Mbps o 1 Gbps Gigabit na bilis, hanggang 15-40 metro. Pangunahing ginagamit para sa high-speed interconnection sa loob ng mga sasakyan o high-resolution na pang-industriyang machine vision.

2. Mga Pamantayan sa Interface ng Pang-industriya na Koneksyon (IEC 63171 Series)

Dahil ang mga tradisyonal na RJ45 connectors ay masyadong malaki at walang vibration resistance, ang industriya ay nagtatag ng mga bagong pamantayan:

• IEC 63171-6 at iba pang mga micro-interface : Sumasaklaw sa mga rating ng proteksyon ng IP20 hanggang IP67, ang mga ito ay shock at drop resistant. Ang kanilang volume ay bahagi lamang ng mga tradisyonal na interface, na ginagawa silang pangunahing mga konektor para sa mga susunod na henerasyong device.
• M12 Hybrid Interface (IEC 63171-7) : Ang pinakahuling solusyon para sa mga high-power na device. Tinutukoy ng pamantayan ang mga kumbinasyon ng mga data pin at maramihang mga high-power supply pin, na sumusuporta sa sabay-sabay na paghahatid ng "data power" para sa mabibigat na kagamitan tulad ng mga motor at servo drive.

Mga Madalas Itanong (FAQs)

Q1: Mas mabagal ba ang SPE kaysa sa mga tradisyunal na network?

Hindi. Ang bilis ng network ay nakasalalay sa pamantayan ng protocol, hindi sa pisikal na kapal ng link. Maaari ding suportahan ng SPE ang mga bilis ng Gigabit hanggang 1 Gbps sa mga maiikling distansya (hal., 40 metro).

Q2: Ang Power over Data Lines (PoDL) ba ng SPE ay pareho sa PoE?

Ang layunin ay pareho, ngunit ang pinagbabatayan na teknolohiya ay naiiba. Ang tradisyunal na PoE ay umaasa sa mga ekstrang pares o phantom power sa loob ng 4-pair na mga cable, samantalang ang PoDL ay maaaring maghalo at magpadala ng high-frequency na data at DC power nang sabay-sabay sa isang pares (2-core) na pisikal na circuit.

T3: Maaari bang direktang gamitin bilang mga SPE cable ang ordinaryong 2-core na mga wire o mga natanggal na lumang Ethernet cable?

Lubos na hindi inirerekomenda. Ang isang tunay na SPE transmission system ay sumasailalim sa mahigpit na pag-optimize para sa impedance, return loss, at crosstalk na partikular para sa single-pair na high-frequency transmission. Kasama rin sa mga pang-industriyang SPE cable ang mga espesyal na nababaluktot na elemento ng istruktura na hindi maaaring tumugma sa ordinaryong mga wire na tanso.

Konklusyon

Ang Single Pair Ethernet (SPE) ay hindi nangangahulugang isang teknikal na pag-downgrade ng "pagkakaroon ng mas kaunting mga wire na tanso"; ito ang physical-layer cornerstone para sa industriyal na automation patungo sa tunay na digitalization at intelligence. Para sa mga negosyo na isinasama ang teknolohiya ng SPE sa kanilang pagpaplano sa imprastraktura sa simula pa lang, hindi lang nito lubos na binabawasan ang kasalukuyang deployment at mga gastos sa pagpapanatili ngunit inaagaw din ang mataas na lugar sa susunod na henerasyong arkitektura ng Internet of Everything.
