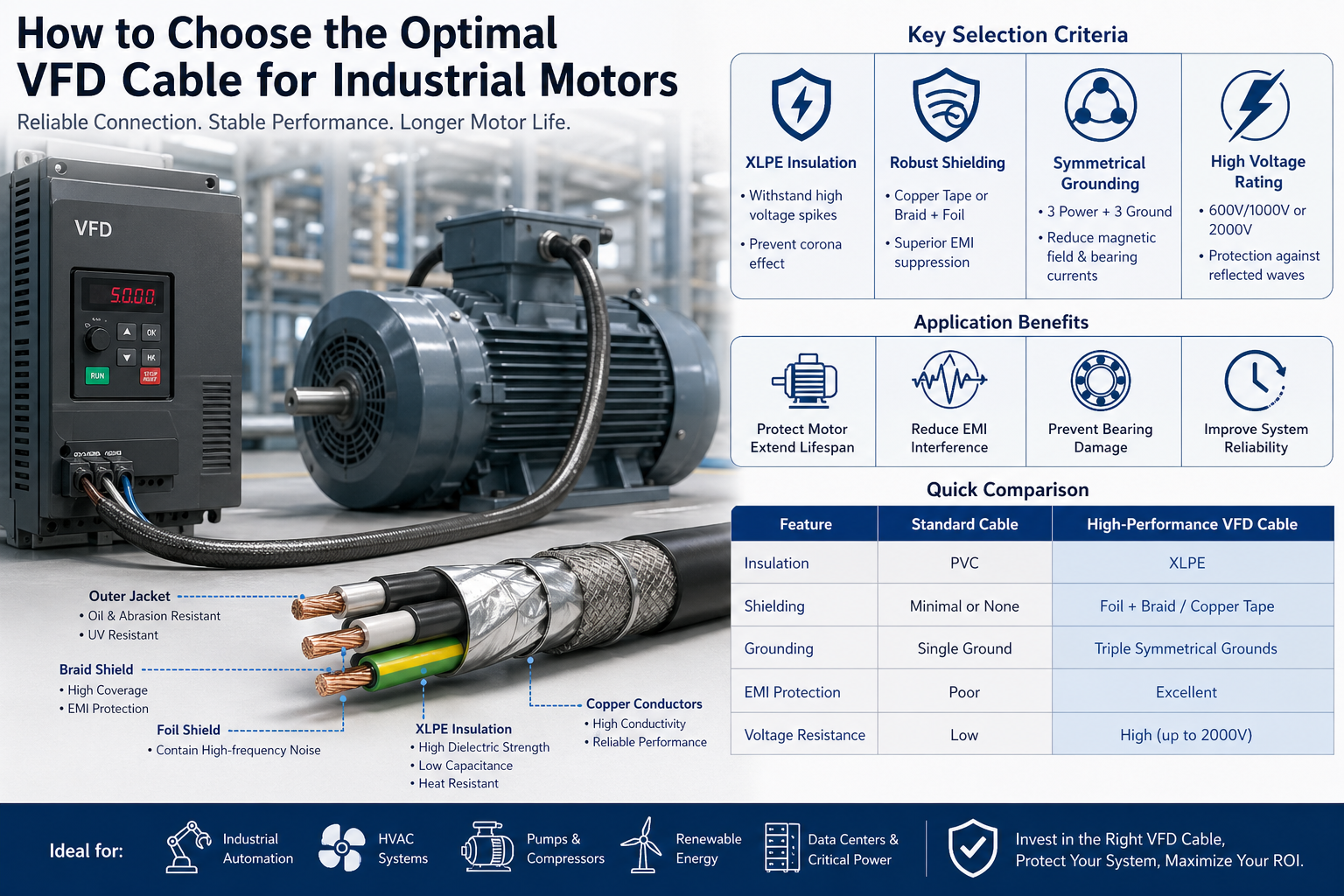

Paano Pumili ng Pinakamainam na VFD Cable para sa Industrial Motors

Sa mga modernong sistemang pang-industriya, ang koneksyon sa pagitan ng isang Variable Frequency Drive (VFD) at isang de-koryenteng motor ay kumakatawan sa isa sa mga pinaka-agresibong kapaligiran sa kuryente. Ang mataas na switching frequency, boltahe spike, at electromagnetic interference (EMI) ay naglalagay ng matinding stress sa mga cable.

Ang pagpili ng hindi naaangkop na cable ay hindi lamang isang maliit na depekto sa disenyo—maaari itong magresulta sa:

• Napaaga ang pagkabigo sa pagkakabukod ng motor
• Pinsala na dulot ng ligaw na alon
• Tumaas na electromagnetic interference (EMI)
• Hindi planadong downtime at mga gastos sa pagpapanatili

Samakatuwid, ang isang maayos na engineered na VFD cable ay mahalaga para sa pagiging maaasahan, kaligtasan, at pangmatagalang pagganap ng system.

1. Pag-unawa sa Operating Environment ng VFD

Hindi tulad ng mga tradisyunal na supply ng kuryente, ang mga VFD ay gumagamit ng Pulse Width Modulation (PWM) upang kontrolin ang bilis ng motor. Lumilikha ito ng non-sinusoidal waveform na may:

• Mataas na dv/dt (rate ng pagbabago ng boltahe)
• Sinasalamin na wave overvoltage (lalo na sa mahabang cable run)
• Common-mode na boltahe at circulating currents

Bakit Nabigo ang Mga Karaniwang Kable

Ang mga general-purpose na cable gaya ng THHN o basic PVC-insulated wire ay hindi idinisenyo para sa mga kundisyong ito. Sa paglipas ng panahon, maaari silang makaranas ng:

• Pagkasira ng pagkakabukod dahil sa paglabas ng corona
• Labis na pagtitipon ng init
• Ang pagtagas ng EMI ay nakakaapekto sa kalapit na instrumento

Resulta: Nabawasan ang buhay ng motor at hindi matatag na pagganap ng system.

2. Pangunahing Pamantayan sa Pagpili para sa mga VFD Cables

A. Uri ng Pagkakabukod: XLPE para sa High-Frequency Stability

Ang insulation system ay ang unang linya ng depensa laban sa electrical stress.

Inirerekomenda: Cross-linked Polyethylene (XLPE)

Mga Kalamangan sa Teknikal:

• Mataas na dielectric na lakas upang mapaglabanan ang mga spike ng boltahe
• Mababang pagkawala ng dielectric at kapasidad
• Superior na thermal rating (karaniwang 90°C–125°C)
• Malakas na pagtutol sa paglabas ng corona

Kung ikukumpara sa PVC, ang XLPE ay makabuluhang nagpapabuti sa insulation longevity sa mga high-frequency na kapaligiran.

B. Advanced na Panangga para sa Kontrol ng EMI

Ang pagsugpo sa EMI ay isa sa mga pinakamahalagang kinakailangan sa mga aplikasyon ng VFD.

Kung walang wastong panangga, ang electromagnetic na ingay ay maaaring:

• Makagambala sa mga PLC, sensor, at sistema ng komunikasyon
• Magdulot ng mga maling signal at mga error sa pagpapatakbo
• Dagdagan ang mga panganib sa pagsunod sa mga kinokontrol na kapaligiran

Inirerekomendang Shielding Structure:

• Copper Tape Shield

• Mahusay para sa naglalaman ng high-frequency na ingay
• Nagbibigay ng mababang impedance grounding path
  • Foil Braid Shield
• Saklaw ≥85%
• Pinagsasama ang flexibility na may mataas na shielding effectiveness

Key Function:

Tinitiyak iyon ng isang mahusay na disenyong kalasag bumabalik ang common-mode currents sa pamamagitan ng cable , sa halip na makapinsala sa motor bearings.

C. Symmetrical Grounding Design

Direktang nakakaapekto sa pagganap ng kuryente ang cable geometry.

Best Practice Configuration:

• 3 phase konduktor
• 3 symmetrically positioned ground conductors

Mga Benepisyo sa Pagganap:

• Binabawasan ang paglabas ng electromagnetic field
• Binabalanse ang kasalukuyang pamamahagi ng lupa
• Pinaliit ang boltahe ng baras at mga alon ng tindig

Ang disenyo na ito ay lalong mahalaga sa medium- at high-horsepower na mga motor .

D. Voltage Rating at Reflected Wave Protection

Dahil sa sinasalamin na mga phenomena ng alon, ang mga taluktok ng boltahe sa mga terminal ng motor ay maaaring umabot 2-3 beses ang nominal na boltahe .

Mga Inirerekomendang Rating:

• 600V / 1000V para sa karaniwang mga sistemang pang-industriya
• 2000V para sa:

• Mahabang cable run
• Mataas na switching frequency drive
• Mga kritikal na aplikasyon

Engineering Insight:
Ang mas mataas na boltahe-rated insulation system ay nagbibigay ng safety margin na makabuluhang binabawasan ang panganib sa pagkabigo.

3. Mga Pagsasaalang-alang sa Pagsusukat ng Cable at Pag-install

Ampacity at Thermal Management

Ang tamang sukat ng konduktor ay dapat isaalang-alang:

• Motor Full Load Amps (FLA)
• Temperatura sa paligid
• Paraan ng pag-install (tray, conduit, open air)
• Cable grouping at derating factor

Ang hindi tamang sukat ay maaaring humantong sa sobrang pag-init at pagbawas ng tagal ng cable.

Flexibility at Mechanical Performance

Sa mga dynamic na kapaligiran, tulad ng:

• Robotics
• Mga awtomatikong linya ng produksyon
• Gumagalaw na makinarya

Gumamit ng mga high-flex na VFD cable dinisenyo para sa tuluy-tuloy na paggalaw at baluktot na mga siklo.

Paglaban sa kapaligiran

Ang mga kapaligirang pang-industriya ay maaaring maging malupit at hindi mahuhulaan.

Mga Inirerekomendang Materyales ng Jacket:

• TPE (Thermoplastic Elastomer):

• Napakahusay na langis, abrasion, at paglaban sa kemikal
• Tamang-tama para sa pang-industriya at malupit na kapaligiran
  • Espesyal na PVC:
• Epektibo sa gastos
• Angkop para sa mga pangkalahatang pang-industriya na aplikasyon

Karagdagang Mga Salik sa Proteksyon:

• UV resistance (panlabas na pag-install)
• Proteksyon sa kahalumigmigan at pagpasok ng tubig
• Paglaban sa mga coolant at pang-industriya na kemikal

4. Pagsunod at Mga Pamantayan (Kritikal para sa Mga Pandaigdigang Proyekto)

Kapag pumipili ng mga kable ng VFD para sa mga internasyonal na proyekto, mahalaga ang pagsunod.

Mga Karaniwang Pamantayan na Dapat Isaalang-alang:

• UL (North America)
• Mga pamantayan ng IEC / EN (Europe)
• RoHS at REACH (pagsunod sa kapaligiran)

Tinitiyak ng pagpili ng mga sumusunod na cable:

• Mas madaling pag-apruba ng proyekto
• Nabawasan ang legal at operational na mga panganib
• Pagkakatugma sa mga pandaigdigang merkado

5. Mabilis na Paghahambing: Karaniwang Cable vs VFD Cable

Tampok	Standard Cable	High-Performance VFD Cable
Insulation	PVC	XLPE
Shielding	Minimal / Wala	Foil Braid / Copper Tape
Grounding	Walang asawa	Symmetrical Multi-Ground
EMI Control	mahirap	Mahusay
Paglaban sa Boltahe	Mababa	Mataas (hanggang 2000V)

6. Mga Sitwasyon ng Paglalapat

Ang mga high-performance na VFD cable ay malawakang ginagamit sa:

• Mga sistema ng automation ng industriya
• Mga HVAC system na may mga variable na bilis ng drive
• Mga sistema ng pump at compressor
• Mga sentro ng data at mga kritikal na sistema ng kuryente
• Mga nababagong sistema ng enerhiya (hangin, solar)

Ang bawat isa sa mga kapaligirang ito ay nangangailangan stable, mababang ingay, at high-reliability na power transmission .

7. Konklusyon: Isang Madiskarteng Pamumuhunan, Hindi Lamang Isang Bahagi

Ang pagpili ng tamang VFD cable ay hindi lamang isang desisyon sa teknikal na detalye—ito ay isang pangmatagalang pamumuhunan sa pagiging maaasahan ng system.

Habang ang mga high-performance na VFD cable ay maaaring may mas mataas na paunang gastos, ang mga ito ay naghahatid ng:

• Nabawasan ang maintenance at downtime
• Pinahabang buhay ng motor at kagamitan
• Pinahusay na electromagnetic compatibility (EMC)
• Mas mababang kabuuang halaga ng pagmamay-ari (TCO)

Pangwakas na Pananaw:
Ang isang mahusay na napiling VFD cable ay gumaganap bilang isang proteksiyon na hadlang sa pagitan ng iyong drive at motor, na tinitiyak ang mahusay, stable, at walang interference na operasyon sa buong lifecycle ng system.
