Key takeaway: Ang Klase 5 konduktor, na tinukoy ng IEC 60228, ay mga fine-stranded flexible conductor na ginagamit sa mga extension lead, control panel, at pang-industriya na aplikasyon. Sinasaklaw ng gabay na ito ang mga teknikal na detalye, paghahambing sa Klase 2, at kung paano pumili ng tamang conductor para sa iyong proyekto.

Sa mundo ng electrical engineering at pagmamanupaktura ng cable, ang "flexibility" ay hindi lamang isang pisikal na katangian — ito ay isang mahigpit na tinukoy na teknikal na kategorya. Kung nakahawak ka na ng matigas na kable ng kuryente kumpara sa isang malambot, madaling liko na control wire, naranasan mo na mismo ang pagkakaiba sa pagitan ng mga klase ng conductor.

Karamihan sa mga pagtutukoy na ito ay pinamamahalaan ng internasyonal na pamantayan IEC 60228 . Ang gabay na ito ay nangangailangan ng malalim na pagsisid sa Klase 5 conductors — ang pamantayan sa industriya para sa mga flexible na aplikasyon — sumasaklaw sa mga kinakailangan sa konstruksiyon, mga limitasyon sa kuryente, at mga kaso ng paggamit sa totoong mundo.

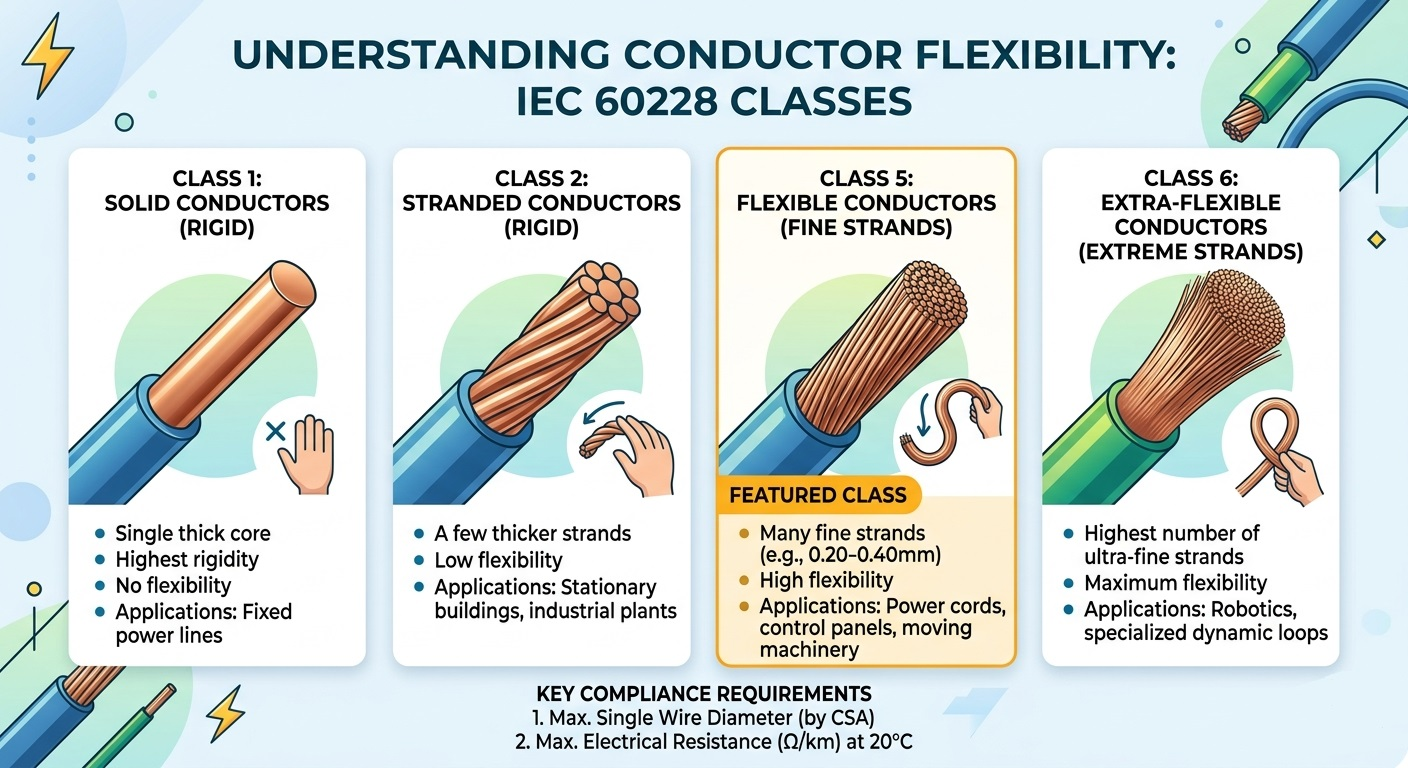

Pag-unawa sa IEC 60228 Conductor Classification Framework

Ang IEC 60228 (at ang katumbas nitong British na BS EN 60228) ay nag-uuri ng mga konduktor sa apat na pangunahing klase batay sa konstruksyon at flexibility. Ang pag-unawa kung saan nakaupo ang Class 5 sa hierarchy na ito ay mahalaga para sa tamang pagpili ng produkto:

Ano ang Ginagawa ng Konduktor na "Class 5"? Teknikal na Pagtutukoy

Binubuo ang Class 5 conductor ng maraming pinong copper wire na pinagsama-sama upang makamit ang flexibility. Taliwas sa mga karaniwang pagpapalagay, ginagawa ng IEC 60228 hindi mahigpit na inireseta ang kabuuang bilang ng mga hibla. Sa halip, ang pamantayan ay nag-uutos ng pagsunod sa dalawang pangunahing sukatan:

1. Pinakamataas na Diameter ng Indibidwal na mga Wire

Upang matiyak na ang konduktor ay nananatiling tunay na flexible, ang IEC 60228 ay nagtatakda ng isang mahigpit na limitasyon sa itaas sa diameter ng bawat indibidwal na strand. Mas madaling yumuko ang mas manipis na mga hibla, na binabawasan ang pagkapagod ng metal sa mga paulit-ulit na pag-ikot ng pagbaluktot. Ang mga halimbawa ng kinatawan mula sa pamantayan ay kinabibilangan ng:

• 75 mm² conductor → maximum na indibidwal na diameter ng wire: 0.21 mm
• 5 mm² konduktor → maximum na indibidwal na diameter ng wire: 0.26 mm
• 10 mm² konduktor → maximum na indibidwal na diameter ng wire: 0.41 mm
• 35 mm² conductor → maximum na indibidwal na diameter ng wire: 0.41 mm

2. Maximum Electrical Resistance sa 20°C

Ang paglaban ng elektrikal ay ang pagtukoy sa pamantayan ng pagganap. Ang kabuuang pagtutol ng nakumpletong Class 5 conductor ay hindi dapat lumampas sa mga halagang tinukoy sa IEC 60228 resistance table, na sinusukat sa 20°C. Ang panuntunang ito ay nagbibigay-daan sa mga tagagawa ng kakayahang umangkop sa disenyo: kung ang isang tagagawa ay gumagamit ng 0.20 mm na mga wire sa halip na ang 0.21 mm na maximum, iyon ay katanggap-tanggap — basta't ang tapos na konduktor ay nakakatugon pa rin sa limitasyon ng resistensya.

Ang dalawang-parameter na diskarte na ito (wire diameter resistance) ay nagsisiguro na ang Class 5 na konduktor ay parehong pisikal na flexible at electrically efficient, nang hindi labis na tinutukoy ang proseso ng pagmamanupaktura.

Class 5 vs. Class 2 Conductors: Mga Pangunahing Pagkakaiba

Ang mga inhinyero ng elektrikal ay madalas na nahaharap sa pagpili sa pagitan ng Class 2 at Class 5 na mga conductor. Ang desisyon ay depende sa kung ang cable ay nasa isang nakapirming pag-install o isang mobile/flexible na application. Narito ang isang direktang paghahambing:

Mga Pangunahing Aplikasyon ng IEC 60228 Class 5 Conductors

Dahil ang mga konduktor ng Class 5 ay makatiis ng katamtamang panginginig ng boses at paulit-ulit na pagyuko nang hindi nababali, ang mga ito ay tinukoy sa malawak na hanay ng mga industriya:

• Mga Flexible na Cord at Extension Lead: Mga gamit sa bahay, power tool, at portable na kagamitan kung saan ang mga cable ay dapat na naka-coiled, naka-uncoiled, at regular na muling iposisyon.
• Mga Industrial Control Panel: Ang mahigpit na pagruruta sa mga sulok at sa pamamagitan ng mga cable duct ay nangangailangan ng bend radius na makakamit lamang sa mga fine-stranded na conductor.
• Automotive Wiring Harnesses: Ang patuloy na pag-vibrate ng makina at pagbibisikleta ng temperatura ay nangangailangan ng mga conductor na lumalaban sa pagkapagod ng metal sa buhay ng serbisyo ng sasakyan.
• Marine at Offshore Installations: Ang patuloy na paggalaw mula sa mga alon, na sinamahan ng mga nakakulong na espasyo, ay ginagawa ang Class 5 na mas gustong pagpipilian para sa onboard na pamamahagi ng kuryente.
• Robotics at Automation: Nangangailangan ang articulated robot arm ng mga cable na naka-flex ng libu-libong beses bawat araw nang walang kabiguan — Natutugunan ng Class 5 ang hamon na ito para sa mga application na moderate-flex (Class 6 para sa high-flex).

Bakit Mahalaga ang Pagtukoy sa IEC 60228 Class 5 para sa Iyong Proyekto

Ang pagpili ng cable na ibinebenta bilang "flexible" nang hindi tinutukoy ang isang kinikilalang pamantayan tulad ng IEC 60228 Class 5 ay nagpapakilala ng malaking panganib. Ang pagsunod sa pamantayang ito ay nagbibigay ng tatlong kongkretong garantiya:

• Kaligtasan: Tinitiyak ng mga limitasyon sa paglaban na ang konduktor ay hindi mag-overheat sa ilalim ng rate na kasalukuyang, na pumipigil sa pagkasira ng pagkakabukod at mga potensyal na panganib sa sunog.
• Pagkakatugma: Tinitiyak ng standardized na maximum na mga diameter ng wire na akma nang tama ang conductor sa mga karaniwang lug, ferrule, at terminal block nang hindi nangangailangan ng mga pagbabago.
• Longevity: Pinipigilan ng fine stranding ang pagkapagod ng metal sa panahon ng paulit-ulit na pagbaluktot, na makabuluhang nagpapahaba ng buhay ng serbisyo ng cable kumpara sa mga hindi sumusunod na alternatibo.

Kapag nag-sourcing ng mga cable sa buong mundo, pinapasimple rin ng sertipikasyon ng IEC 60228 ang pag-apruba ng regulasyon, dahil ang pamantayan ay pinagtibay o kinikilala sa EU (BS EN 60228), Australia (AS/NZS 1125), at marami pang ibang mga merkado.

Mga Madalas Itanong Tungkol sa Mga Konduktor ng Class 5

Pareho ba ang Class 5 sa flexible cable?

Hindi eksakto. Ang "flexible cable" ay isang malawak na komersyal na termino. Ang Class 5 ay isang partikular na IEC 60228 conductor classification na may masusukat na teknikal na mga kinakailangan. Ang isang cable ay maaaring ibenta bilang flexible nang hindi nakakatugon sa mga detalye ng Class 5.

Maaari bang gamitin ang mga konduktor ng Class 5 sa labas?

Ang Class 5 ay tumutukoy lamang sa konstruksyon ng konduktor, hindi ang pangkalahatang rating ng cable. Kung ang isang cable ay angkop para sa panlabas na paggamit ay depende sa mga materyales sa pagkakabukod at jacket (hal., UV-resistant PVC, XLPE). Palaging suriin ang kumpletong detalye ng cable, hindi lamang ang klase ng konduktor.

Ano ang pagkakaiba ng Class 5 at Class 6?

Parehong mga flexible na klase ng konduktor. Gumagamit ang Class 6 ng mas pinong strand, na nagreresulta sa higit na flexibility at mas mahigpit na minimum bend radius. Tinukoy ang Class 6 para sa mga napaka-dynamic na application gaya ng tuluy-tuloy na pagbaluktot sa mga drag chain, habang sinasaklaw ng Class 5 ang mga moderate-flex na sitwasyon.
