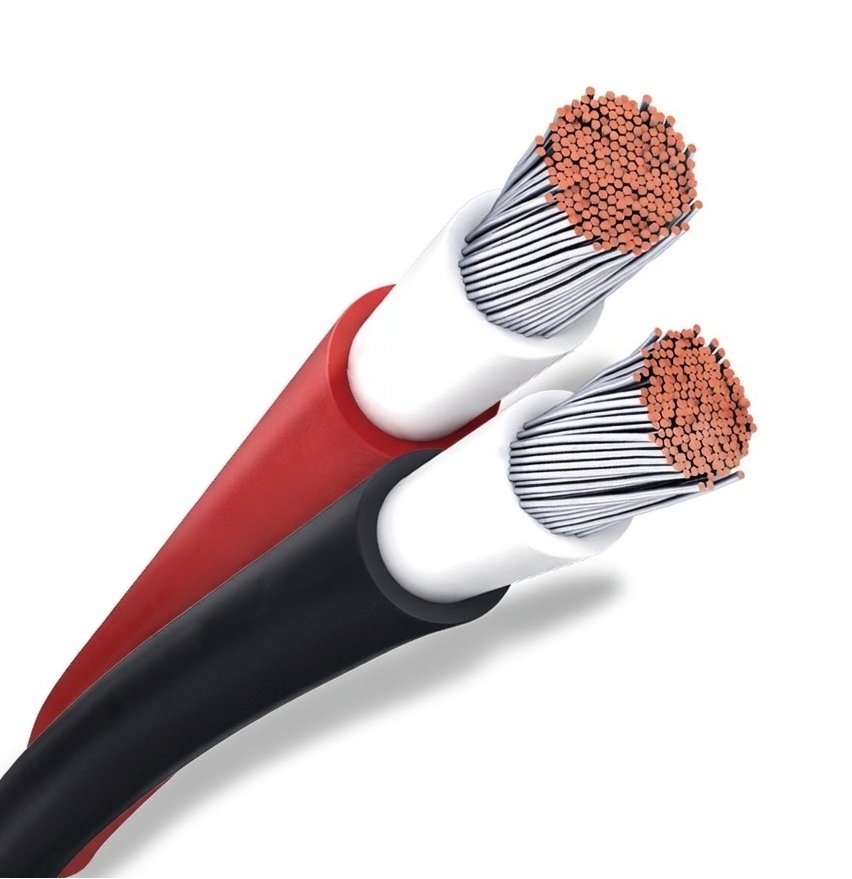

H1Z2Z2-K vs PV1-F Solar Cable: Teknikal na Paghahambing at Gabay sa Application

Sa mga sistema ng photovoltaic (PV), DC mga kable gumaganap ng mahalagang papel sa kaligtasan, kahusayan, at pangmatagalang pagiging maaasahan ng system. Samakatuwid, ang pagpili ng tamang solar cable ay hindi lamang isang pagpipilian sa disenyo kundi pati na rin sa isang desisyon sa pagsunod at pamamahala sa peligro. Nagbibigay ang artikulong ito ng teknikal na paghahambing sa pagitan ng modernong H1Z2Z2‑K solar cable at ang naunang uri ng PV1‑F na malawakang ginagamit sa mga PV installation.

Executive Summary

Ang H1Z2Z2‑K solar cable ay idinisenyo ayon sa European standard na EN 50618 at teknikal din na nakahanay sa IEC 62930. Ito ay binuo upang suportahan ang mga modernong photovoltaic system, partikular na ang 1500 V DC installation. Ang mga PV1‑F na cable ay karaniwang ginagawa ayon sa TÜV 2 PfG 1169/08.2007 na mga kinakailangan sa sertipikasyon at orihinal na idinisenyo para sa mas naunang 1000 V DC photovoltaic system.

Habang ang mga solar plant ay lumipat patungo sa mas mataas na boltahe na mga arkitektura upang bawasan ang mga gastos sa Balanse ng System (BOS), ang H1Z2Z2‑K ay naging mas gustong solusyon para sa mga bagong pag-install.

Mga Pangunahing Teknikal na Pagkakaiba

1. Rating ng Boltahe

Ang mga utility-scale na photovoltaic na planta ay lalong itinatayo gamit ang 1500 V DC system dahil ang mas mataas na boltahe na mga string ay nagpapababa ng kasalukuyang mga antas at samakatuwid ay binabawasan ang paggamit ng tanso, gastos sa pag-install, at pagkawala ng kuryente.

Ang mga H1Z2Z2‑K na cable ay karaniwang na-rate para sa 1.5 kV DC photovoltaic system (na may mga boltahe ng disenyo ng system na kadalasang nagbibigay-daan sa humigit-kumulang 1.8 kV sa ilalim ng ilang partikular na kundisyon ng pagsubok depende sa mga detalye ng tagagawa). Ginagawa nitong angkop ang mga ito para sa modernong high-voltage solar installation.

Ang mga PV1‑F cable ay karaniwang idinisenyo para sa mga photovoltaic system na hanggang 1000 V DC at samakatuwid ay maaaring hindi matugunan ang mga kinakailangan sa disenyo ng mas bagong 1500 V system.

2. Insulation at Sheath Materials

Ang parehong uri ng cable ay karaniwang gumagamit ng cross-linked polyolefin insulation material (kadalasang dinaglat bilang XLPO o XLPE). Sa karamihan ng mga modernong disenyo, ang mga materyales na ito ay walang halogen at mababang usok (LSZH), na nagbibigay ng pinabuting kaligtasan sa sunog at pagganap sa kapaligiran.

Ang mga H1Z2Z2‑K cable ay karaniwang nagtatampok ng double-layer cross-linked insulation at sheathing na partikular na na-optimize para sa pangmatagalang UV exposure, ozone resistance, at malupit na panlabas na kapaligiran.

3. Water Resistance at Environmental Protection

Ang mga H1Z2Z2‑K cable ay idinisenyo na may mataas na antas ng environmental resistance, kabilang ang malakas na proteksyon laban sa moisture, UV radiation, ozone, at weathering. Inuuri ng ilang tagagawa ang mga cable na ito ayon sa mataas na antas ng paglaban sa tubig na tinukoy sa mga pamantayan sa pag-install (gaya ng AD7 o AD8 depende sa mga kundisyon ng pagsubok at dokumentasyon ng tagagawa).

Sa mga praktikal na termino, nangangahulugan ito na kayang tiisin ng cable ang napakabasang kapaligiran tulad ng mga lumulutang na solar na halaman o mga installation na nakalantad sa madalas na pag-ulan. Gayunpaman, dapat palaging ma-verify ang pagganap ng permanenteng paglubog sa pamamagitan ng mga patnubay sa sertipikasyon at pag-install ng partikular na tagagawa.

Nagbibigay din ang mga PV1‑F na cable ng magandang panlabas na tibay ngunit karaniwang may mas mababang performance margin sa sobrang basa o mechanically demanding na mga kapaligiran.

4. Lakas ng Mekanikal at Pag-install

Ang mga H1Z2Z2‑K cable ay idinisenyo nang may pinahusay na sheath robustness at mechanical durability kumpara sa PV1‑F. Ginagawa nitong mas angkop ang mga ito para sa hinihingi na mga kapaligiran sa pag-install.

Bagama't inirerekomenda pa rin ang protective conduit o mga cable tray bilang pinakamahusay na kasanayan, ang mga H1Z2Z2‑K na cable ay maaaring i-install sa ilang direktang libing o malupit na kondisyon sa labas kapag sinusunod ang naaangkop na mekanikal na proteksyon at mga lokal na regulasyong elektrikal.

Ang mga PV1‑F na cable sa pangkalahatan ay nangangailangan ng mas kontroladong mga kondisyon ng pag-install at hindi gaanong ginagamit sa mekanikal na hinihingi na mga layout.

5. Pagganap ng Temperatura at Buhay ng Serbisyo

Ang mga karaniwang saklaw ng temperatura ng pagpapatakbo para sa mga modernong solar cable ay humigit-kumulang -40°C hanggang 90°C sa ilalim ng normal na mga kondisyon ng pagpapatakbo, na may mas mataas na panandaliang pagpapaubaya sa temperatura depende sa disenyo ng konduktor at pagkakabukod.

Ang mga solar cable na idinisenyo sa ilalim ng mga pamantayan ng EN 50618 ay karaniwang inengineered para sa isang buhay ng serbisyo na humigit-kumulang 25 taon sa ilalim ng wastong pag-install at mga kondisyon ng pagpapatakbo, na umaayon sa inaasahang haba ng buhay ng mga photovoltaic modules.

Konklusyon

May mahalagang papel ang mga PV1‑F cable sa maagang pag-deploy ng photovoltaic at nananatiling naroroon sa maraming legacy system. Gayunpaman, ang mga H1Z2Z2‑K na cable ay naging mas gustong solusyon para sa mga modernong PV installation dahil sa kanilang mas mataas na kakayahan sa boltahe, pinahusay na resistensya sa kapaligiran, at mas malakas na mekanikal na pagganap.

Para sa mga distributor, EPC contractor, at solar developer, ang pagtukoy sa mga H1Z2Z2‑K cable ay nakakatulong na matiyak ang pagiging tugma sa kasalukuyang mga disenyo ng photovoltaic system at pangmatagalang pagiging maaasahan ng proyekto.
