Cable Naming Logic: Pagsusuri ng Global Regional Differences at Decoding ng Mainstream Identification System

Kapag pumipili o nagdidisenyo ng mga cable, nalilito ka na ba sa mga kumbinasyon ng titik tulad ng "YJV," "NA2XY," at "THHN"? Ang mga code na ito ay hindi random; ang mga ito ay pangunahing "mga teknikal na kard ng pagkakakilanlan" na nakapaloob sa materyal ng konduktor, istraktura ng pagkakabukod, pagganap ng kaluban, at maging ang sitwasyon ng aplikasyon. Sa buong mundo, dahil sa mga pagkakaiba sa mga teknolohikal na tradisyon, karaniwang mga sistema, at mga pangangailangan sa engineering, iba't ibang mga natatanging panuntunan sa pagbibigay ng pangalan ang lumitaw. Ang pag-unawa sa mga "teknikal na diyalekto" ay mahalaga para sa pagtiyak ng tumpak na pagpili ng cable at pagkamit ng internasyonal na teknikal na pagkakahanay sa mga proyektong pang-inhinyero.

1. International Mainstream Naming System: Nakabatay sa Scenario at Propesyonal na "Teknikal na Wika"

1.1 Chinese System (GB Standard): Rigorous Hierarchical "Engineering Logic Method"

Mahigpit na sinusunod ng mga Chinese cable model ang hierarchical coding rule ng "conductor—insulation—inner sheath—armor—outer sheath," na lohikal na malinaw, madaling mabigyang-kahulugan ng engineering, at perpektong iniangkop sa malakihang power grid at mga proyekto sa konstruksiyon.

Karaniwang Halimbawa ng Pag-decode: YJV22-0.6/1kV

• YJ: Cross-linked polyethylene (XLPE) insulation (Y ay kumakatawan sa XLPE, J ay madalas na nauugnay sa insulation materials)
• V: Polyvinyl chloride (PVC) sheath
• 22: Ang unang "2" ay nagpapahiwatig ng double steel tape armor, ang pangalawang "2" ay nagpapahiwatig ng PVC outer sheath
• Karaniwang inaalis ang mga konduktor na tanso, habang ang mga konduktor ng aluminyo ay minarkahan ng "L" (hal., YJLV22)

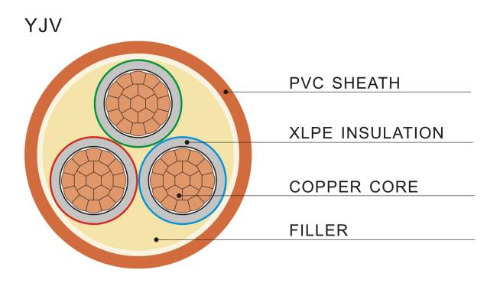

Ang larawan sa itaas ay malinaw na nagpapakita ng tipikal na cross-sectional na istraktura ng YJV series cable: copper conductor, XLPE insulation, filler, PVC sheath, at armor layer.

1.2 European System (IEC/VDE): Maigsi at Mahusay na "Material na Paraan ng Pagpapaikli"

Mas gusto ng mga bansang Europeo na gumamit ng mga direktang pagdadaglat ng mga pangunahing materyales, na may maigsi na mga code, at bigyang-diin ang tuluy-tuloy na pagsasama sa mga regulasyon ng EU CPR.

Karaniwang Decoding Halimbawa: NA2XY

• N: Cable na umaayon sa pamantayan (Norm)
• A: Konduktor ng aluminyo
• 2X: Cross-linked polyethylene (XLPE) insulation (2X ay isang partikular na identifier para sa XLPE)
• Y: Polyvinyl chloride (PVC) sheath Isa pang karaniwang halimbawa ay "H07V-K": Ang H ay kumakatawan sa harmonized na pamantayan, 07 ay ang 450/750V na rating ng boltahe, V ay PVC insulation, at K ay para sa flexible conductor fixing.

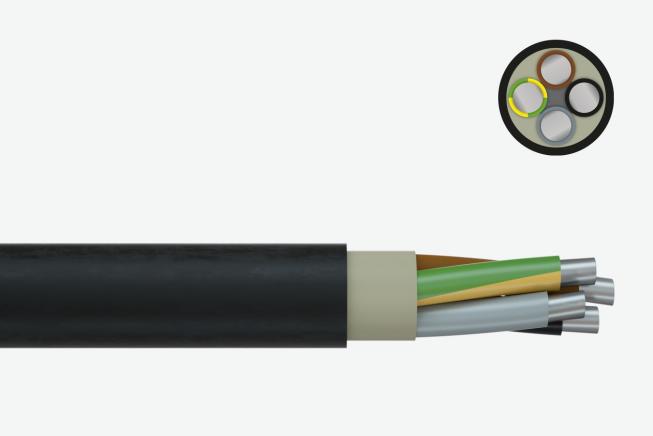

Ang larawan sa itaas ay nagpapakita ng cross-section at structural diagram ng NA2XY cable, isang klasikong kumbinasyon ng aluminum core XLPE insulation PVC sheath.

1.3 US System (UL/NEC): "Functional Certification Method" na Nakatuon sa Pagganap

Ang pagbibigay ng pangalan sa US ay mas katulad ng isang "label ng pagganap ng kaligtasan," direktang sumasalamin sa mga pangunahing tagapagpahiwatig tulad ng paglaban sa init at paglaban sa sunog, na nagsisilbi sa mahigpit na mga regulasyon ng NEC at sistema ng pananagutan ng seguro.

Karaniwang Pagde-decode Halimbawa: THHN

• T: Thermoplastic insulation (karaniwang PVC-based)
• HH: High heat resistance rating (90℃)
• N: Nylon na kaluban

Bilang karagdagan, ang mga rating ng paglaban sa sunog (tulad ng CM, CMR, CMP) ay ipinahiwatig din, na nagbibigay-diin sa pag-access sa merkado at kaligtasan sa sunog.

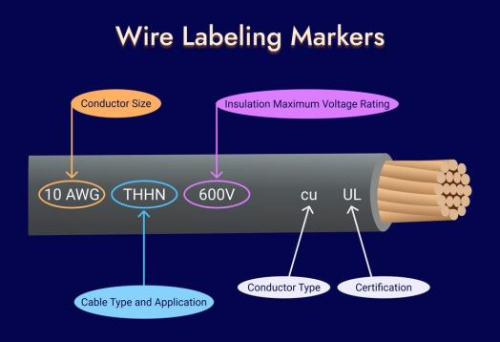

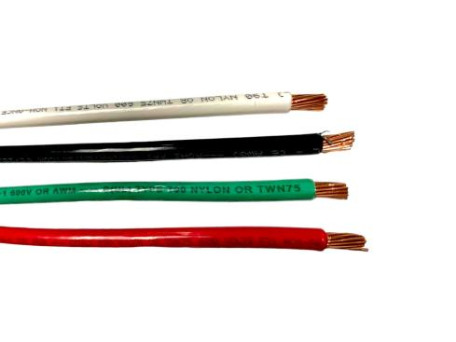

Ipinapakita ng larawan sa itaas ang karaniwang paraan ng pagmamarka at color coding ng mga THHN wire, na nagpapadali sa mabilis na pagkilala sa site.

1.4 Gitnang Silangan at Timog Silangang Asya: Mga Lugar ng Pagsasanay ng "Hybrid Application" ng International Standards

Ang mga proyekto sa Gitnang Silangan (tulad ng Saudi Arabia at Iraq) ay kadalasang nangangailangan ng dalawahang pagsunod sa IEC at BS/VDE, at may mga karagdagang mahigpit na kinakailangan para sa pagpapahina ng apoy at mataas na pagtutol sa temperatura; Ang Southeast Asia (tulad ng Singapore at Vietnam) ay gumagamit ng IEC bilang blueprint (CP5, TCVN, atbp.), at ang mga high-end na proyekto ay kadalasang direktang tumutukoy sa IEC/BS, lalo na ang pagbibigay-diin sa mababang usok at halogen-free na katangian ng LSZH.

2. Mga Pangunahing Pagkakaiba: Tumpak na Pagbagay sa mga Pangrehiyong Sitwasyon at Pamantayan

Sistema ng Tsino: Inihahatid ang ritmo ng engineering ng "mabilis na disenyo ng standardized na pagkuha," na may malinaw na hierarchical na antas at madaling pamamahala ng batch.

• European System: Nakaugat sa isang pinag-isang market at regulatory alignment, na hinahabol ang minimalist na coding.
• US System: Nagmula sa komersyal na insurance at legal na kultura, na nagbibigay-diin sa "certifiable performance."
• Middle East/Southeast Asia: Isang standard convergence field sa ilalim ng international EPC (Engineering, Procurement, and Construction) na modelo, na nangangailangan ng mga produkto na maging "multi-standardized."

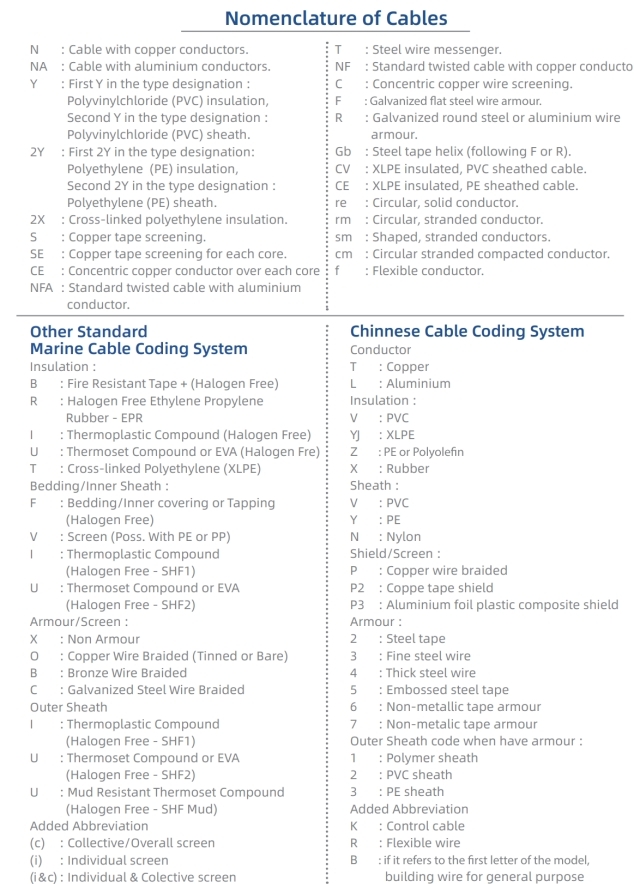

Pangkalahatang Cable Coding Quick Reference Table:

3. Iwasan ang Mga Pagkakamali sa Pagpili ng Cable: Ang Huapu Cable ay Nagbibigay ng Tumpak na Pagtutugma

Ang pag-unawa sa kombensyon ng pagbibigay ng pangalan ay ang unang hakbang lamang. Higit sa lahat, ito ay tungkol sa pagtutugma ng cable sa boltahe ng iyong proyekto, kapaligiran sa pag-install, mga kinakailangan sa kaligtasan ng sunog, badyet, at iba pang mga salik. Inirerekomenda namin na bigyang-priyoridad ang mga produktong nakapasa sa kumpletong pagsubok sa uri at sertipikasyon ng third-party.

Sinasaklaw namin ang buong hanay ng mga cable, kabilang ang mga hubad na wire, mga kable ng kuryente , mga control cable, at mga espesyal na cable. Kung ito man ay mga YJV series na power cable, KVV control cable, WDZ-YJY low-smoke halogen-free cable, ZR-YJV flame-retardant cable, o mga customized na produkto na inangkop sa iba't ibang hugis ng conductor (bilog, hugis fan, corrugated), tiyak na matutugma natin ang mga pangangailangan ng iba't ibang sitwasyon, industriya, at tulad ng mga konstruksyon.

Wala nang pag-aalala tungkol sa pagpili ng cable para sa iyong mga proyekto! Tinutulungan ka ng Huapu Cables na mahanap ang perpektong tugma! I-click ang link sa ibaba para makakuha ng customized na solusyon sa pagpili at hayaan ang mga propesyonal na cable na pangalagaan ang iyong mga proyekto.
