Teknikal na Detalye: Mga Form ng Power Cable Conductor - Isang Comprehensive Guide sa Round, Compacted (Sector), at Profiled (Trapezoidal) Conductor

Sa power engineering at pagpili ng cable, ang conductor form ay isang kritikal na salik na nakakaimpluwensya sa pagganap ng cable, mga sukat ng istruktura, at mga gastos sa proyekto. Ang iba't ibang istruktura ng konduktor ay nagpapakita ng mga makabuluhang pagkakaiba-iba sa factor ng pagpuno, panlabas na diameter, paggamit ng materyal, at mga paraan ng pag-install.

Kasama sa mga karaniwang conductor form sa kasalukuyang engineering Mga Bilog na Konduktor , Compacted (Sektor / Tile -hugis ) Mga konduktor , at Naka-profile (Trapezoidal) Konduktor . Ang dokumentong ito ay sistematikong sinusuri ang mga istrukturang ito upang magbigay ng malinaw na sanggunian para sa mga taga-disenyo at mga tauhan sa pagkuha.

ako. Bakit Iba-iba ang mga Form ng Konduktor?

Bagama't ang mga konduktor ay dapat pangunahing matugunan ang cross-sectional area at mga kinakailangan sa paglaban, ang praktikal na engineering ay nangangailangan ng higit pa:

• Structural Gaps : Sa mga multi-core na cable, ang mga gaps sa pagitan ng mga conductor ay nakakaapekto sa pangkalahatang istraktura.
• Panlabas na Diameter : Direktang nakakaapekto ang istruktura ng konduktor sa pangkalahatang diameter ng cable.
• Kahusayan sa Pag-install : Tinutukoy ng panlabas na diameter ang kinakailangang laying space, laki ng conduit, at kahirapan sa pagtatayo.
• Pag-optimize ng Disenyo : Ang pagpili ng tamang form ay isang pangunahing paraan para sa pag-optimize ng disenyo ng istruktura ng cable.
• Kahusayan ng Materyal : Para sa medium-to-large cross-sections, kadalasang mas mahalaga ang conductor form kaysa sa simpleng pagdaragdag ng materyal.

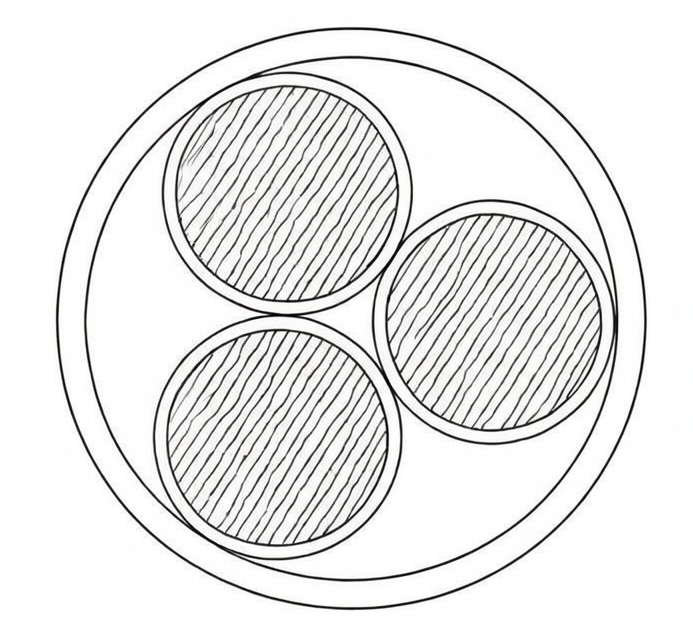

II. Mga Bilog na Konduktor

1. Konstruksyon:

Ang pinakakaraniwang anyo, na binubuo ng mga stranded round copper o aluminum wires, na available sa karaniwang stranded o compacted round structures.

2. Mga kalamangan :

• Mature na proseso ng pagmamanupaktura na may pinakamahabang kasaysayan ng aplikasyon.
• Napakahusay na kakayahang umangkop, pinapadali ang madaling baluktot at pag-install.
• Mataas na pagiging tugma sa karaniwang mga terminal ng cable.
• Maraming gamit para sa iba't ibang uri ng cable.

3. Mga Limitasyon:

Ang mga natural na gaps sa pagitan ng mga round wire ay nagreresulta sa isang mas mababang filling factor, na humahantong sa mas kaunting space efficiency at mas malalaking panlabas na diameter sa mga multi-core na disenyo.

4. Mga Application:

Maliit hanggang malaking cross-section mga kable ng kuryente , mga wire ng gusali, mga control/instrument cable, at mga high-flexibility na application.

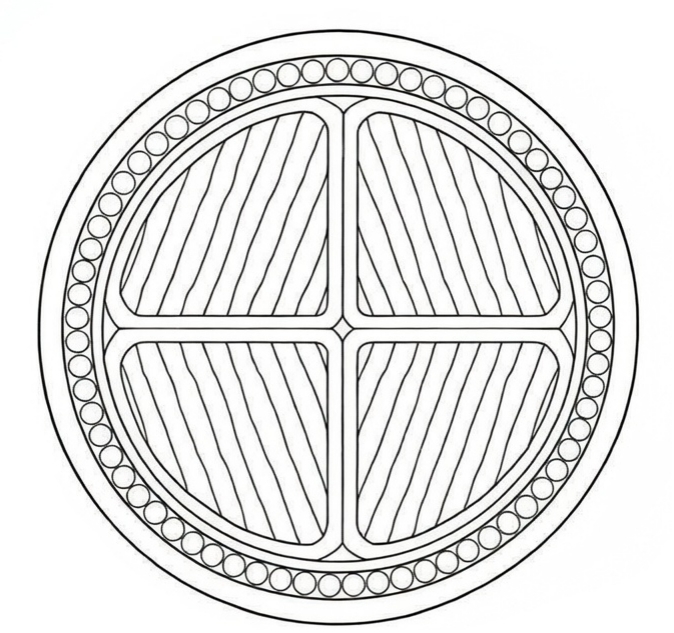

III. Compacted (Sektor / Tile-shaped) Conductors

1. Kahulugan:

Mga konduktor na nabuo sa pamamagitan ng pagpindot sa mga wire sa mga di-circular na cross-section upang madagdagan ang filling factor; karaniwang nakikita bilang Sektor o Tile-like na mga hugis.

2. Mga kalamangan:

• Makabuluhang mas mataas na kadahilanan ng pagpuno ng konduktor.
• Epektibong binabawasan ang pangkalahatang diameter ng panlabas na cable.
• Binabawasan ang kinakailangang dami ng mga materyales sa pagkakabukod at kaluban.
• Pinapahusay ang pagiging compact ng mga multi-core na istruktura ng cable.

Resulta: Sa ilalim ng parehong cross-section, mas compact ang mga ito kaysa sa mga round conductor.

3. Mga Tala ng Application:

Dahil sa hindi pabilog na seksyon, ang mga partikular na terminal o paghubog ng pagtatapos ay kinakailangan sa panahon ng pagwawakas.

4. Mga Application:

Mga low-voltage na multi-core cable, distribution trunk lines, cable na may mga cross-section na 35mm² at mas mataas, at mga proyekto ng kuryente sa munisipyo.

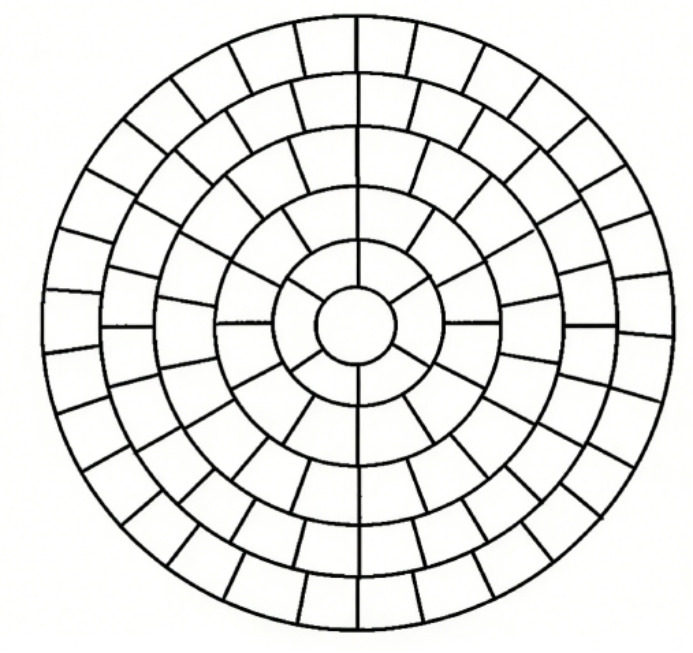

IV. Mga Konduktor na Naka-profile (Trapezoidal / Hugis).

1. Konstruksyon:

Kilala rin bilang trapezoidal conductors, ang mga ito ay gumagamit ng trapezoidal-shaped wire strands upang bumuo ng isang napakakapal na istraktura sa pamamagitan ng precision pressing.

2. Mga kalamangan:

• Pinakamataas na koepisyent ng pagpuno ng konduktor.
• Karamihan sa mga compact na istraktura ng cable.
• Karagdagang pagbawas sa panlabas na diameter habang pinapanatili ang pagganap ng kuryente.
• Na-optimize na paggamit ng materyal na metal.

3. Mga Application:

Medium-to-large cross-section power cables, urban grid upgrades, industrial power systems, at mga proyektong may mahigpit na limitasyon sa cable diameter at weight.

V. Gabay sa Paghahambing at Pagpili

1. Talahanayan ng Paghahambing

2. Pagganap ng Elektrisidad at Payo sa Pagpili

• Pamantayan sa Elektrisidad : Anuman ang anyo, ang lahat ng conductor ay nakakatugon sa mga kinakailangan sa DC resistance (hal., IEC 60228) para sa isang partikular na cross-section. Ang pagpili ng form ay isang engineering optimizationchoice, hindi isang electrical safety one.
• Maliit na Cross-sections : Gumamit ng mga round conductor para sa ekonomiya at kakayahang magamit.
• Multi-core Medium/Malalaking seksyon : Unahin ang mga compact (sektor) na conductor para sa mature na disenyo.
• Mahigpit na Kinakailangan sa Space : Gumamit ng mga naka-profile (trapezoidal) na konduktor para sa maximum na compactness.
