Ang Hardcore Guide sa Smart Home Lighting Wiring: Mga Protocol, Standards, at Pitfall Avoidance

Nag-evolve ang mga modernong smart home mula sa iisang device tungo sa malalim na buong-bahay na koordinasyon ng ecosystem. Tinutukoy ng pinagbabatayan na arkitektura ng mga kable ng sistema ng pag-iilaw ang katatagan, scalability, at kaligtasan ng network. Ang mga error sa pag-wire ay madaling humantong sa malaking gastos sa pagpapanatili sa susunod. Nagbibigay ang artikulong ito ng hardcore breakdown ng mga alituntunin sa mga wiring ng matalinong ilaw batay sa aktwal na lohika ng engineering at internasyonal na mga pamantayang elektrikal.

1.Mga Protokol ng Komunikasyon at Arkitektura ng Topology

• KNX at Pisikal na Paghihiwalay

Sa imprastraktura-grade smart lighting, ang KNX ay gumagamit ng isang dedikadong green twisted pair cable, ganap na pisikal na naghihiwalay ng paghahatid ng data mula sa 220V mains. Ang desentralisadong arkitektura nito ay nangangahulugan na walang iisang sentral na host; walang solong node failure ang magpaparalisa sa buong network, na nag-aalok ng napakataas na pagiging maaasahan.

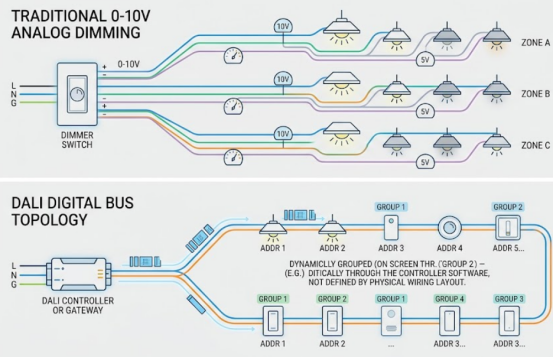

• DALI Digital Protocol

Kung ikukumpara sa pagbaba ng boltahe at pagkutitap na mga isyu na karaniwan sa 0-10V analog dimming, ang DALI protocol ay isang tunay na two-way na digital na komunikasyon. Ayon sa pamantayan ng IEC 62386-101, ang pagbaba ng boltahe ng DC sa pagitan ng alinmang dalawang device sa DALI bus ay hindi dapat lumampas sa 2VDC, at ang maximum na distansya sa power supply ay hindi dapat lumampas sa 300 metro.

2. Mga Pangunahing Detalye para sa High-Voltage Wiring

• Ganap na Iwanan ang 'No Neutral' Wiring

Kinokontrol lamang ng mga tradisyonal na switch ang live wire. Kung ang isang smart switch ay walang neutral na wire, dapat itong umasa sa isang nakompromiso na "walang neutral" na standby na mekanismo ng kuryente, na nagiging sanhi ng nakamamatay, panaka-nakang LED na "pagkutitap" o "ghost light" na phenomena. Higit pa rito, ang maximum na load na 'walang neutral' ay karaniwang limitado sa humigit-kumulang 800 watts, mas mababa sa 2500 watts ng karaniwang neutral-live na switch. Sa mga bago o renovation na proyekto, dapat na naka-install ang isang independent neutral wire sa lahat ng junction box .

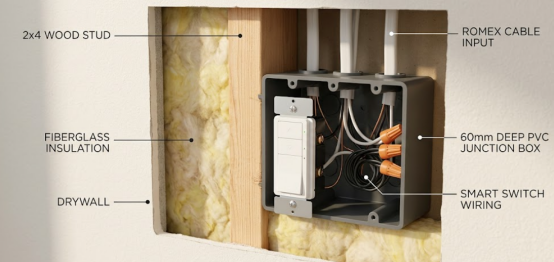

• 60mm Deep Junction Box

Ang mga smart panel ay gumagawa ng malaking init sa panahon ng full-load na operasyon at kailangang maglagay ng mas maraming mga wiring terminal. Ang mga tradisyunal na 50mm na kahon ay madaling nagdudulot ng pinsala sa pagkakabukod sa ilalim ng presyon, na posibleng humantong sa mga thermal shutdown o sunog. Lubos na inirerekomenda na mahigpit na gumamit ng 60mm na malalim, malalaking kapasidad na mga PVC box na nakakatugon sa UL 94 V-0 na pinakamataas na sertipikasyon na hindi nagbabaga sa apoy.

• Mahigpit na Ipagbawal ang Mga Nakabahaging Neutral

Ang paghahalo ng mga neutral na wire mula sa iba't ibang circuit ay maaaring maging sanhi ng diumano'y ligtas na neutral na magdala ng nakamamatay na backfed na boltahe kung ang isang breaker ay nagkakamali sa pag-flip sa panahon ng pagpapanatili, na humahantong sa matinding electric shock. Higit pa rito, nagdudulot ito ng malubhang kasalukuyang kawalan ng timbang, na nagti-trigger ng madalas na pag-trip sa switch ng proteksyon sa pagtagas ng kahon ng pamamahagi, na nagpaparalisa sa matalinong sistema.

3.Low-Voltage DC Driver Technology

• Patuloy na Boltahe (CV):

Angkop para sa LED flexible strips, gamit ang parallel wiring architecture. Kalamangan: sumusuporta sa random na on-site na pagputol at pag-splice; Disadvantage: lubhang nalilimitahan ng pagbaba ng boltahe ng linya, na ginagawang dilaw at dilaw ang dulong dulo ng mahabang piraso.

• Constant Current (CC):

Angkop para sa mga high-power na anti-glare spotlight, na nangangailangan ng serye ng pisikal na koneksyon. Ganap na pinipigilan ang LED thermal runaway burnout at inaalis ang epekto ng malayuang pagbaba ng boltahe mula sa pisikal na antas, na tinitiyak ang ganap na pagkakapare-pareho ng liwanag mula dulo hanggang dulo.

4. Kontrolin ang Deadlocks at Decoupled Mode

Kapag pinindot ng isang user ang isang pisikal na smart wall switch para putulin ang power, ang communication chip na isinama sa loob ng ceiling RGBW smart bulb ay agad na mawawalan ng kuryente at mapipilitang offline. Nagiging sanhi ito ng ganap na pagkawala ng kontrol ng mobile App o voice assistant, at maaaring maging sanhi ng patuloy na pagbagsak ng topology ng buong bahay na wireless mesh network.

Ultimate Solution: Pag-decoupling ng Software

Piliting paganahin ang "Detached Mode" sa backend ng device. Ang pisikal na relay na kumokontrol sa mataas na boltahe sa loob ng switch ay permanenteng naka-lock sa "sarado" na estado ng pagpapadaloy, na tinitiyak na hindi kailanman mapuputol ang power supply. Ang mga pagkilos ng pisikal na button ay na-convert sa mga purong digital na utos na ipinadala sa utak ng system. Ang solusyong ito na "palaging naka-on" ay nangangailangan ng mga nakikitang label ng babala sa kahon ng pamamahagi upang maiwasan ang aksidenteng pagkabigla sa panahon ng pagpapalit ng bulb.

FAQ

Q1: Maaari bang magbahagi ng parehong conduit ang mga low-voltage signal wires at high-voltage power lines?

A: Hinding-hindi. Ang alternating magnetic field at lumilipas na mga surge ng mataas na boltahe ay nagdudulot ng matinding electromagnetic interference (EMI), na direktang humahantong sa pagkawala ng packet ng data o pagkabigo ng kontrol sa mababang boltahe na network. Ang mga internasyonal na pamantayan ay nag-uutos ng pinakamababang parallel clearance na 30 cm (12 pulgada); kung hindi maiiwasan ang pagtawid, dapat silang tumawid nang patayo sa isang 90-degree na anggulo.

Q2: Bakit mahinang kumikislap ang mga smart LED downlight kahit na naka-off?

A: Ito ay kadalasang dahil sa nakompromiso na "walang neutral" na mga smart switch. Sa off state, gumagamit sila ng bypass circuit upang gumuhit ng isang maliit na kasalukuyang sa pamamagitan ng bombilya para sa kapangyarihan. Naiipon ang mga singil sa LED capacitor sa threshold ng pagpapadaloy, naglalabas ng liwanag, at pagkatapos ay pinapatay, na umuulit upang bumuo ng isang pagkutitap o "ghost light" na kababalaghan.

Q3: Ano ang pinakamalaking panganib sa kaligtasan kapag bumibili ng cross-border o gumagamit ng murang relay modules?

A: Nabigong makakuha ng mga lokal na certification sa kaligtasan ng ayon sa batas (tulad ng IEC/CE, UL, CCC) o hindi pagtugma sa wire gauge sa nominal na kasalukuyang rating. Kung ang isang maliit na kasalukuyang module ay konektado sa isang high-power load, ang mga contact ay mabilis na mag-iinit at mag-oxidize, na magpapabilis sa thermal aging at pagkawatak-watak ng mga materyales sa pagkakabukod, na sa huli ay nagdudulot ng pagkasunog ng kagamitan o kahit na sunog.
